CNC obrábění průmyslových kolíků

Hmoždinkový kolík je krátký válcový kolík používaný k udržení přesného vyrovnání mezi dvěma nebo více částmi sestavy. Na rozdíl od šroubu, který spojuje díly dohromady, určují polohu průmyslové kolíky CNC obrábění. Je to referenční bod, kolem kterého je postavena celá sestava. Když přišroubujete skříň převodovky k přírubě motoru, kolíky – nikoli šrouby – zaručují, že hřídele zůstanou vyrovnány.

Hmoždinky se dodávají ve dvou hlavních formách: nalisované a nasunuté. Rozdíl ve výkonu mezi dobrou a špatnou hmoždinkou se měří v mikronech: příliš těsný a zadírají se; příliš volné a sestava se pohybuje.

Materiály a tvrdost průmyslových kolíků

Uhlíková ocel (1045/1060): kalená a temperovaná, cenově výhodné všeobecné použití

Ložisková ocel (GCr15/52100): průběžně kalená na HRC 60–64 pro maximální životnost

Nerez (SUS303/304/316): odolný proti korozi pro potravinářské, námořní a lékařské použití

Kalená nástrojová ocel (pro speciální aplikace opotřebení)

Rozsah průměrů: 1mm – 30mm, délky od 3mm do 200mm

Třídy tolerancí: lisované uložení m6, prokluzování h6/h7 podle ISO 8734/8735, USAS B18.8.2

Klasickým výrobním postupem je bezhroté broušení: tyče se brousí na konečný průměr na bezhroté brusce, řežou na délku, srážejí hran a kalí. Většina kupujících si neuvědomuje, že na pořadí broušení před kalením záleží – kalení po broušení způsobuje zkreslení, a proto kritické kolíky brousíme, kalíme a poté dobrušujeme.

Tuoyuan skutečné sdílení případů

Průmysl: Průmyslová automatizace a strojní zařízení

Materiál: hliník / nerezová ocel

Proces: Přesné CNC soustružení a drážkování

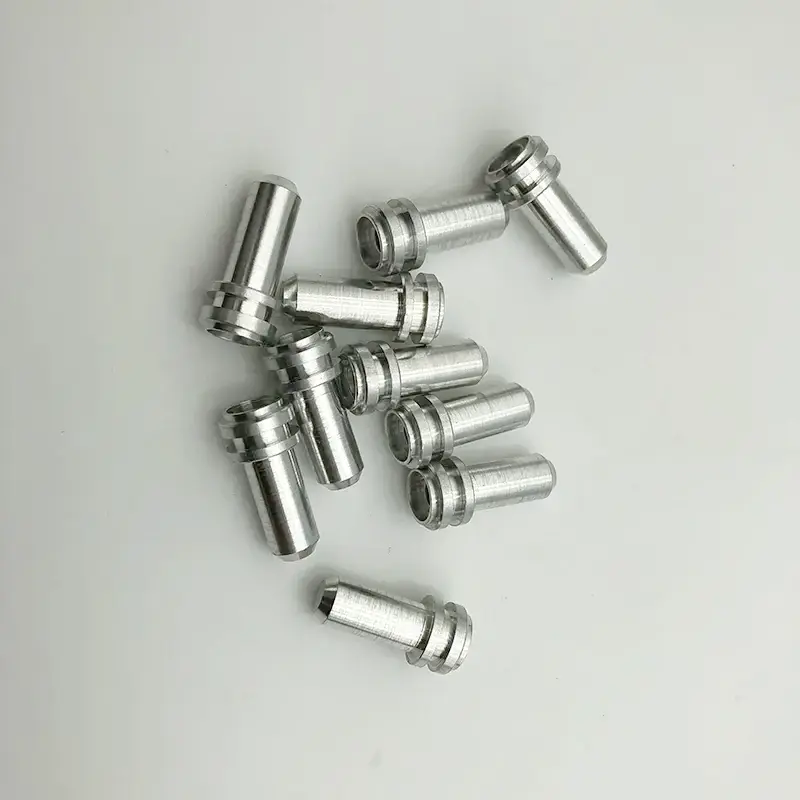

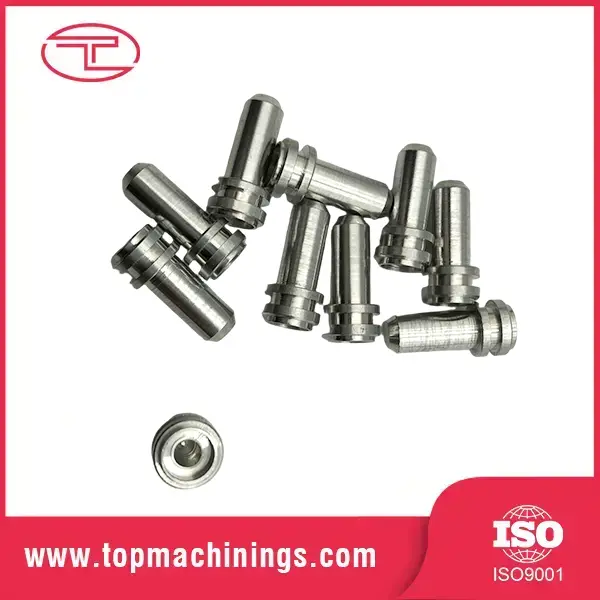

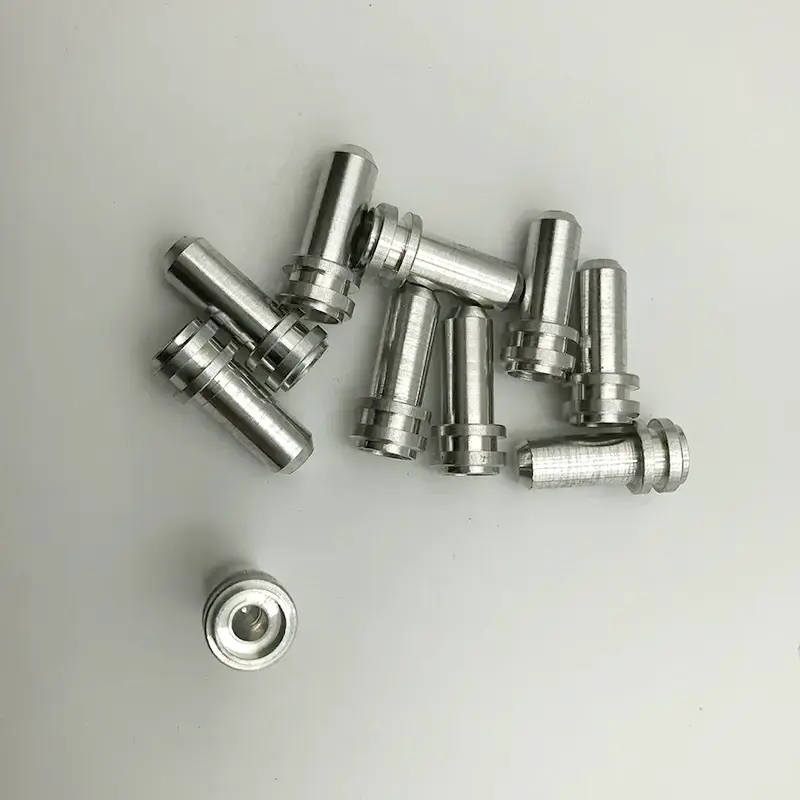

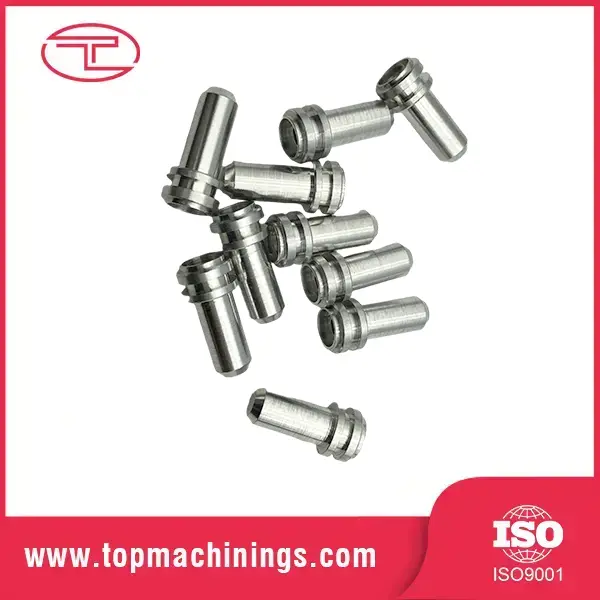

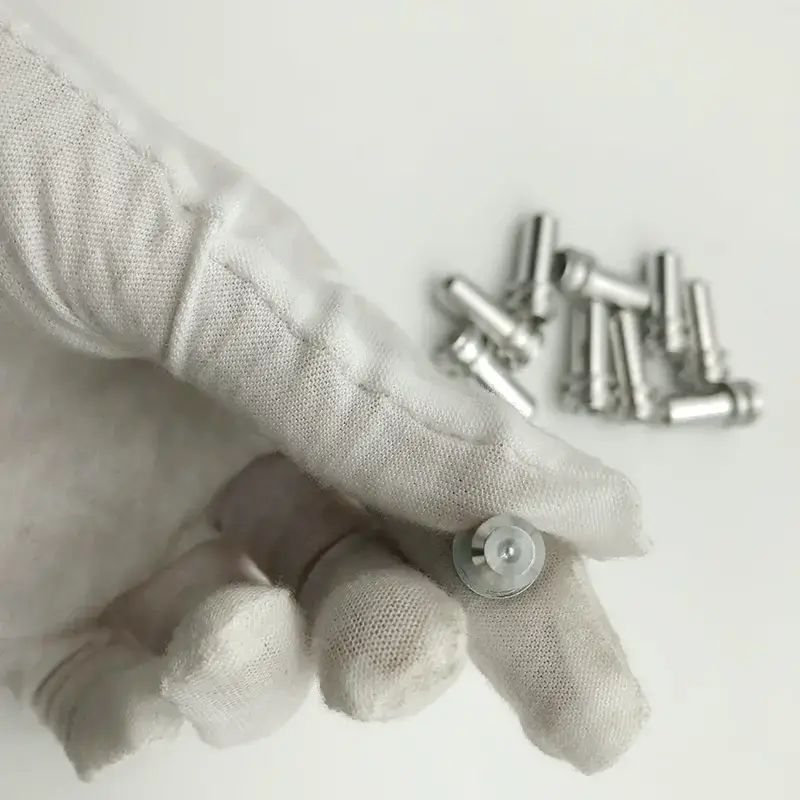

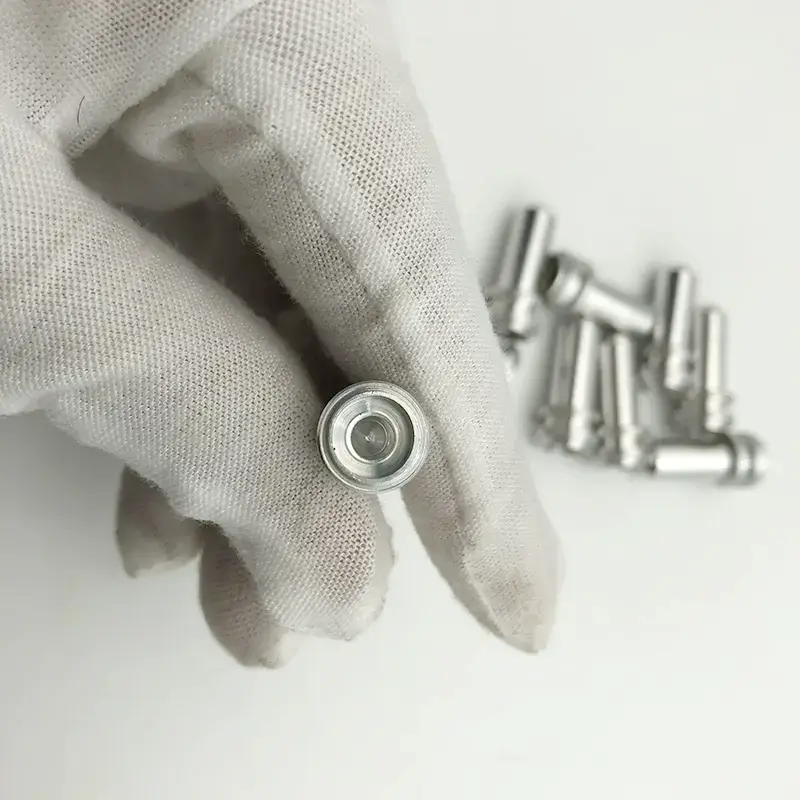

Americký výrobce automatizace požadoval zakázkové CNC obrábění průmyslových kolíků s přesnými drážkami pro O-kroužky a přísnými rozměrovými tolerancemi, aby bylo zajištěno přesné vyrovnání a bezpečné utěsnění na vysokorychlostních montážních linkách.

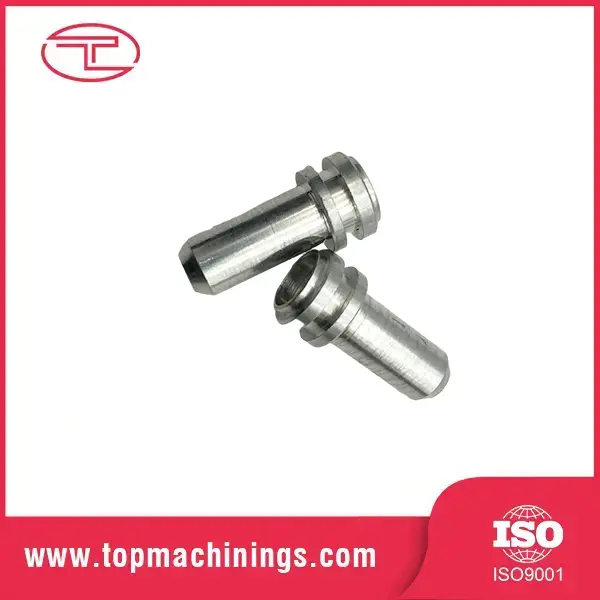

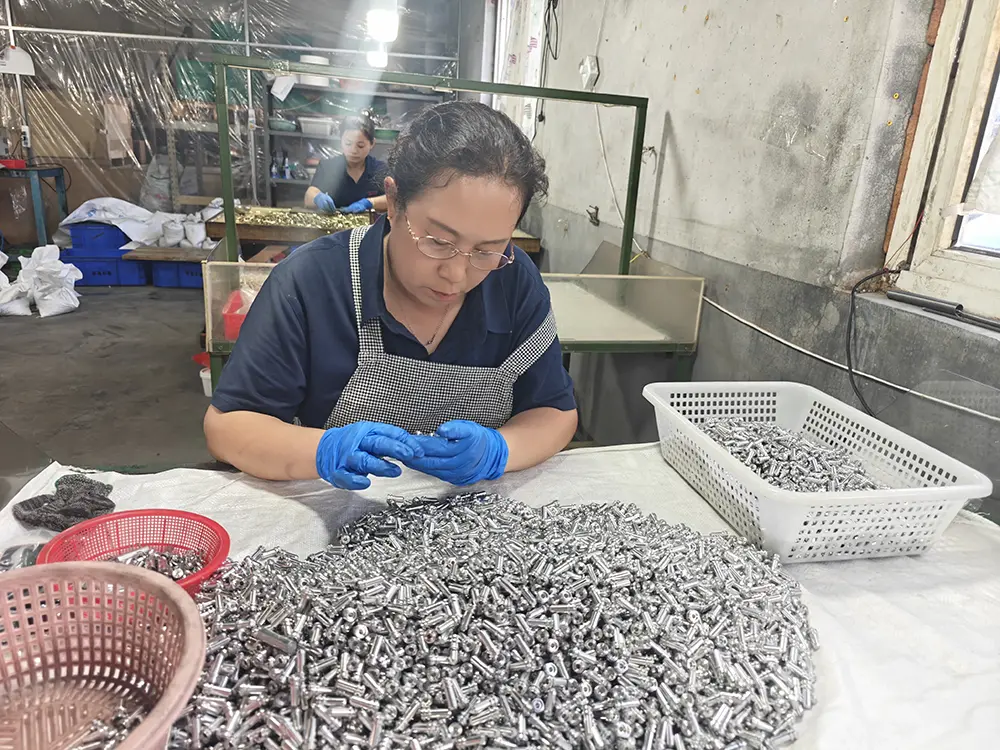

Tyto vícestupňové čepy jsme vyrobili pomocí vysoce přesných švýcarských CNC soustruhů se zachováním přesné hloubky drážky a povrchové úpravy pro optimální utěsnění. Před balením byla provedena 100% optická kontrola.

Klíčové funkce a výhody

Uzemnění na ±0,002 mm pro True Positioning

Finální průměry jsou bezhroté broušené na ±0,002 mm s povrchovou úpravou Ra 0,2–0,4 μm. Nejedná se o „dostatečně blízkou“ toleranci – průmyslové kolíky pro CNC obrábění jsou tolerancí, díky které jsou sestavy opakovatelné, upínače přesné a produkty konzistentní.

Kaleno na HRC 60+ pro dlouhou životnost

Ložiskové ocelové čepy jsou prokalené na HRC 60–64, což jim dává tvrdost, aby přežily opakované vkládání a vyjímání bez rýh. Tvrzená hmoždinka přežije měkkou o řád.

Zkosené konce, čisté hrany

Oba konce jsou zkosené (typicky 1,5×45°) a zbavené otřepů, takže kolíky začínají do otvorů čistě, aniž by došlo k oholení materiálu nebo poškození ústí otvoru. Žádné otřepy, žádné poškrábané otvory, žádné vyřazené sestavy.

Přímost, které můžete věřit

Poměr délky k průměru se drží rovně v rozmezí 0,01 mm na 50 mm. Ohnutý hmoždinkový kolík se nejen nedaří najít, ale poškodí vystružený otvor při vkládání. Rovnost měříme u každé výrobní šarže.

Pevné seskupení průměru pro smíšené střihy

Kolíky jsou roztříděny do skupin s těsným průměrem, takže krabice kolíků poskytuje konzistentní tlak. Už žádné „tenhle klouže, ten potřebuje kladivo“ na vaší montážní lince.

Specifikace produktu

Výrobní proces

Výroba průmyslových hmoždinek CNC obráběním začíná u tyčí tažených za studena nebo broušených tyčí. Tyče jsou broušeny bez hrotu na téměř konečný průměr, nařezány na délku, zkoseny a zbaveny otřepů. U kalených kolíků jsou pak tepelně zpracovány a broušeny na konečnou toleranci — dvoustupňové broušení je to, co udržuje hotový kolík dokonale kulatý a rovný.

Konečná kontrola zahrnuje průměr (s mikrometrem a vzduchoměrem), tvrdost (zkouška Rockwell), přímost a povrchovou úpravu. Kolíky jsou seskupeny podle průměru a baleny v naolejovaných obalech chráněných proti korozi. Dávkové certifikáty doprovázejí každou objednávku.

Časová osa výroby

Standardní dodací lhůta: 10–15 dní pro standardní velikosti; 15–18 dní s kalením a broušením.

Den 1–3: Potvrzení objednávky a výběr materiálu

4.–8. den: Broušení tyčí, řezání, srážení hran

Den 9–12: Tepelné zpracování a konečné broušení (pokud je specifikováno)

13.–14. den: Kontrola, seskupování, balení

15. den: Odeslání z Qingdao

Proč si vybrat Tuoyuan Metal

Schopnost na úrovni Micron, průmyslové objemy

S více než 10 lety v přesném obrábění, 20 CNC soustruhy a roční kapacitou 100 milionů kusů může Tuoyuan Metal dodávat CNC obrábění průmyslových kolíků v objemech pro automobilový průmysl s laboratorními tolerancemi. Odeslali jsme 2,5 milionu kusů s chybovostí pod 15 PPM.

Důvěryhodný dodavatel Severní Ameriky

60 % naší produkce jde k severoamerickým zákazníkům, s 95 % opakovaným nákupem. Pokud by naše hmoždinky neumístily díly správně, tito zákazníci by neobjednávali – každé čtvrtletí, roky.

Plná sledovatelnost

Po šarži jsou archivovány certifikáty mlýnů na materiál, záznamy o tepelném zpracování a kontrolní zprávy. Plná sledovatelnost od šarže tyčového materiálu až po hotový kolík.

Rychlé ukázky a nabídky

Vzorové objednávky expedujeme do 3–5 dnů. Quotes within 24 hours. Problémy s kvalitou byly vyřešeny do 48 hodin. To je náš standard, ne náš slib.

Balení a doprava

Kolíky jsou naolejované nebo potažené, balené v poly sáčcích s inhibitorem koroze a zasílány v kartonech nebo dřevěných bednách. Express (DHL/FedEx/UPS) pro malé objednávky, námořní přeprava z přístavu Qingdao pro hromadné. Dokumentace: Obchodní faktura, Balicí list, Konosament, Osvědčení o původu, Osvědčení o zkoušce materiálu. Pro ceny průmyslových hmoždinek pro CNC obrábění, hromadné objednávky nebo cenovou nabídku kontaktujte náš exportní tým.

FAQ

Q1: Jakou toleranci drží vaše kolíky?

A1: Standardní broušená tolerance je ±0,002 mm na průměru, s povrchovou úpravou Ra 0,2–0,4 μm. Dostupné třídy lícování: m6 lisované, h6/h7 posuvné.

Q2: Jaký je rozdíl mezi kolíky m6 a h6?

A2: Čepy m6 jsou mírně předimenzované pro instalaci zalisováním, zamykají se do vystružených otvorů a k jejich odstranění je potřeba stahovák. Čepy h6/h7 jsou nasunuté pro sestavy, které je nutné pravidelně rozebírat. Sdělte nám svou přihlášku a my vám doporučíme správnou třídu.

Q3: Poskytujete kalené nerezové kolíky?

A3: Ano – precipitační vytvrzovací nerez lze vytvrdit na HRC 38–44 s vynikající odolností proti korozi. Pro potraviny nebo námořní povinnosti je to správná volba.

Q4: Můžete vyrobit kolíky vlastní délky nebo zkosení?

A4: Yes. Řežeme vlastní délky, vlastní zkosení, kuželové vodicí čepy a drážky na výkres. MOQ pro vlastní piny je nízké – vzorky jsou vítány.

Q5: Jak zabráníte rzi na kolících ve skladu?

A5: Kolíky jsou naolejované a zabalené papírem s inhibitorem koroze v parní fázi. Pro zámořskou námořní přepravu používáme obaly VCI, abychom zaručili doručení bez koroze.
