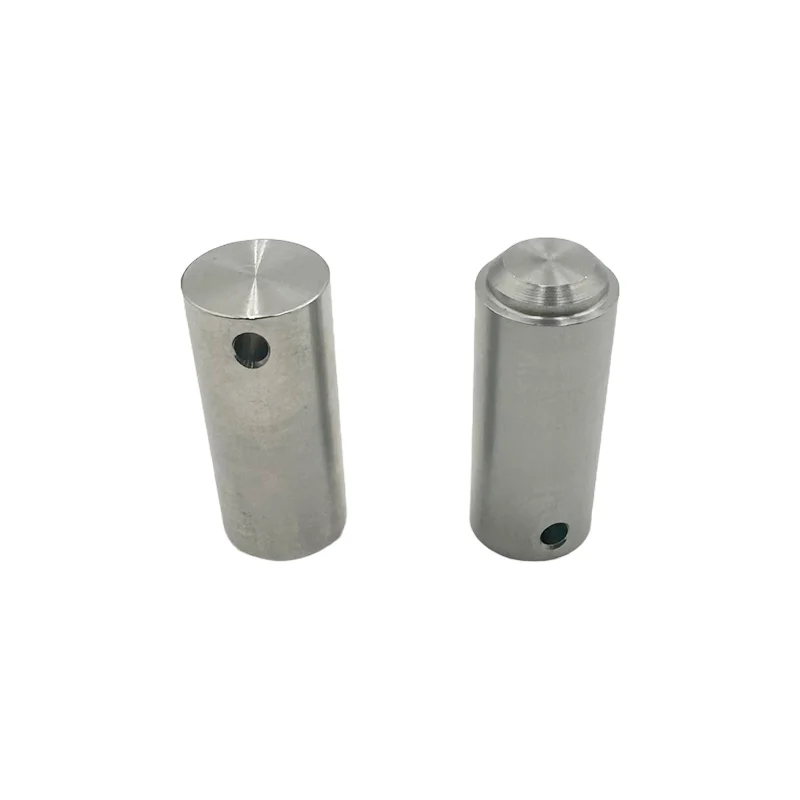

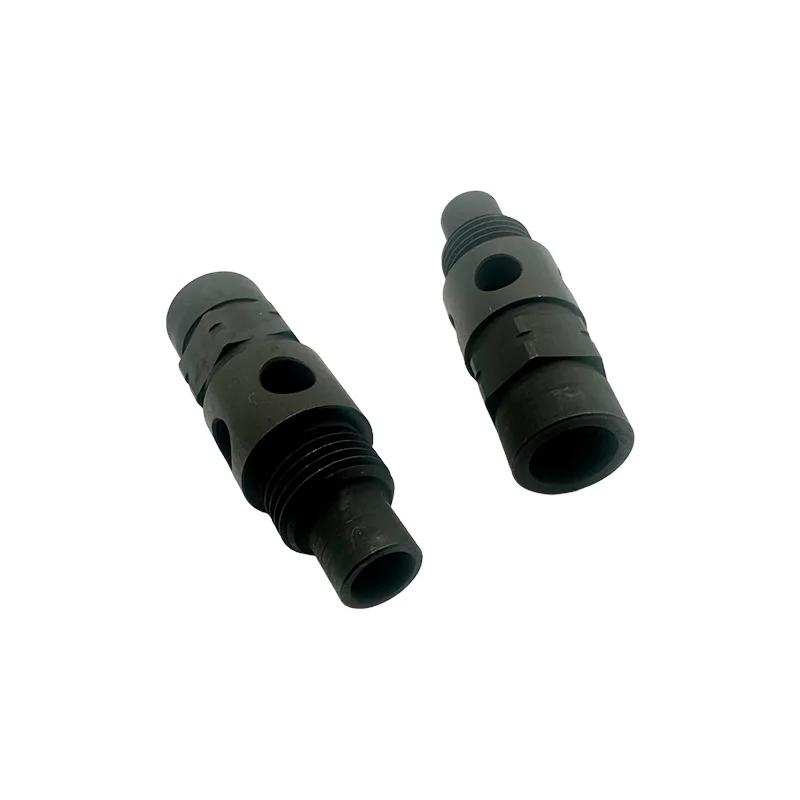

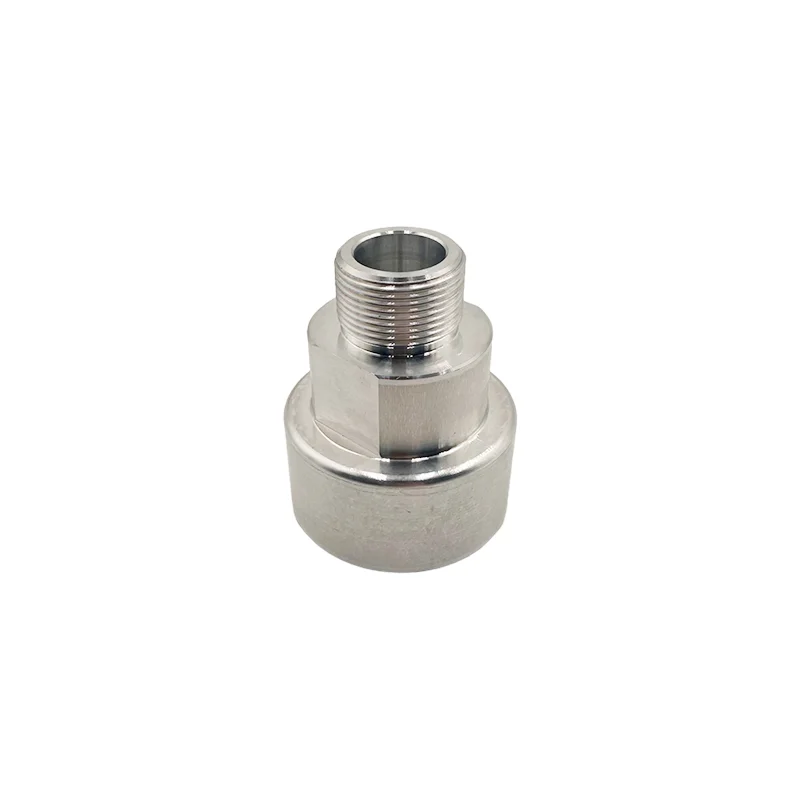

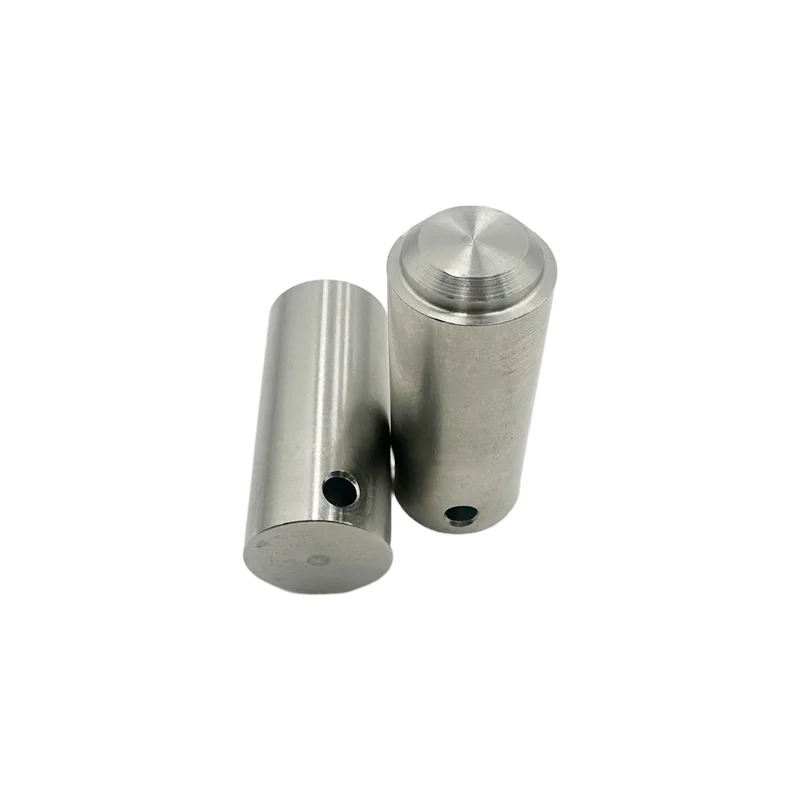

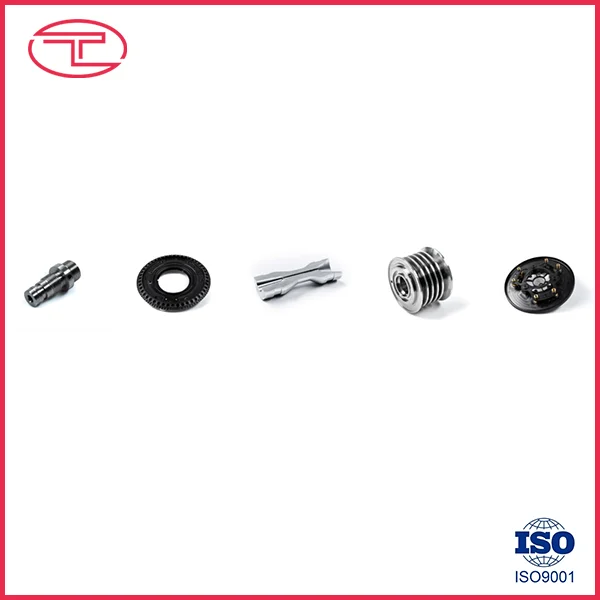

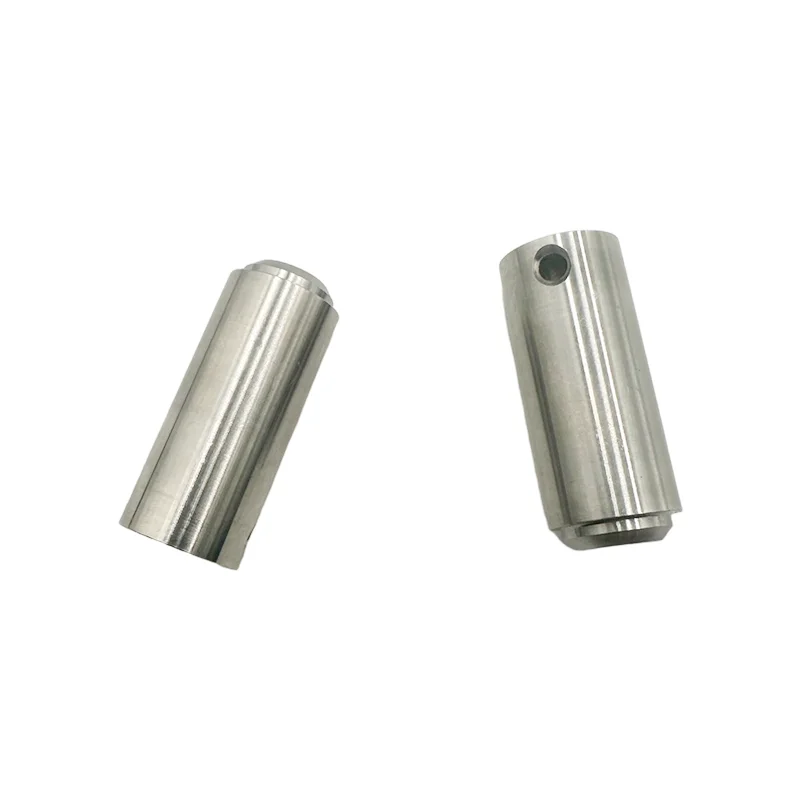

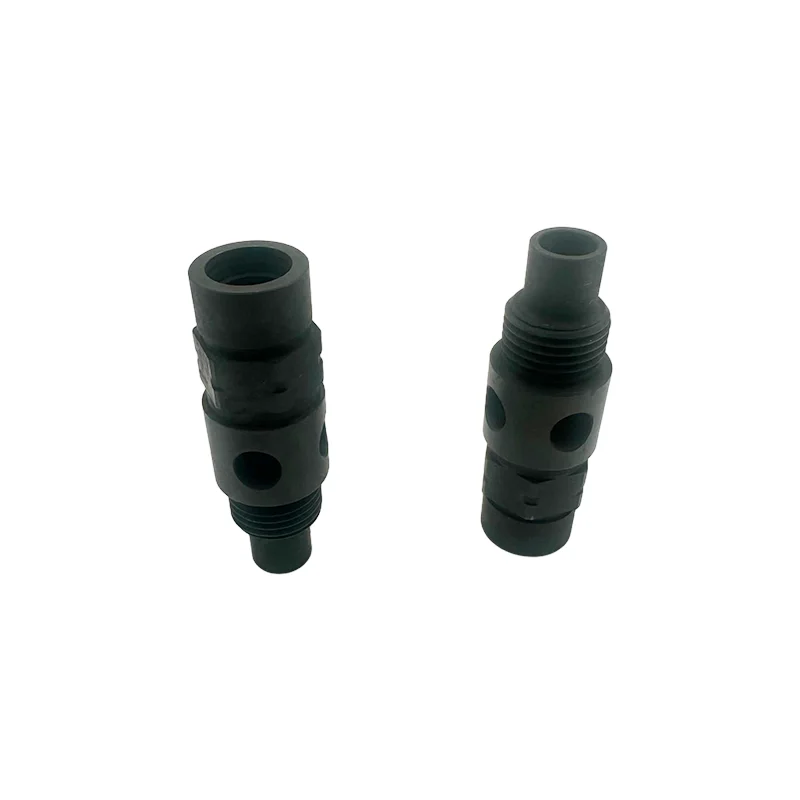

Komplexní přesně soustružené díly

Tuoyuan Metal je výrobcem vysoce kvalitních, složitých a přesně soustružených dílů. Přísně kontrolujeme každou fázi výrobního procesu, využíváme prvotřídní materiály a pokročilé, osvědčené výrobní techniky. Naše produkty se vyznačují výjimečnou přesností – dokonale se drží vašich technických výkresů a vlastních specifikací – s extrémně minimálními tolerancemi.

Výhody produktu

(I) Vysoce přesné obrábění

Tuoyuan Metal využívá pokročilé CNC soustruhy a procesy přesného obrábění. Naše komplexní přesné soustružené díly dosahují extrémně vysoké přesnosti obrábění s rozměrovými tolerancemi v extrémně úzkých mezích a některé produkty se mohou pochlubit přesností až ±0,001 mm. To zajišťuje dokonalé přizpůsobení v různých složitých montážních prostředích a efektivně zlepšuje celkový výkon a stabilitu zařízení. Například při výrobě součástí leteckých motorů zajišťují takovéto vysoce přesné soustružené díly efektivní provoz a spolehlivost motoru.

(II) Schopnosti komplexního tvarového obrábění

Dokážeme zvládnout širokou škálu požadavků na komplexní tvarové soustružení. Ať už se jedná o díly s více stupni, nepravidelně tvarované povrchy, přesné závity nebo malé či hluboké díry, náš obráběcí tým využívá své rozsáhlé zkušenosti a odborné znalosti k dosažení přesného obrábění složitých tvarů prostřednictvím pečlivého programování a optimalizovaných drah obrábění. U kritických součástí ve zdravotnických zařízeních, které mají složité vnitřní struktury a složité tvary, naše soustružené díly dokonale splňují požadavky na design.

Výrobní proces

1. Podpora vysoce přesného obráběcího zařízení: Pomocí importovaných CNC soustruhů (jako je německý DMG a japonský Mazak) a víceosých obráběcích center se zařízení může pochlubit přesností polohování ±0,001 mm a opakovatelností ±0,0005 mm, což poskytuje hardwarový základ pro vysoce přesné obrábění. Vyhrazené vybavení je k dispozici pro různé typy dílů:

Hřídelové díly: Pomocí CNC soustruhů s posuvnou hlavou se víceprocesové obrábění, včetně vnějších průměrů, vnitřních děr, závitů a drážek, provádí v jediném nastavení, což eliminuje chyby spojené s vícenásobným nastavením.

Složité a nepravidelné díly: Pomocí pětiosého soustružnicko-frézovacího centra může systém současně provádět soustružení, frézování, vrtání a závitování, čímž řeší složité zakřivené povrchy (jako jsou kulové a spirálové povrchy), které je obtížné obrábět tradičním zařízením.

2. Technologie zpracování mikrodílů: Pomocí vysoce přesného pneumatického sklíčidla (přesnost upnutí ≤ 0,002 mm) a mikronástroje (minimální průměr čepele 0,1 mm) dokáže tento systém zpracovávat mikro hřídele a mikrootvory o průměrech od 0,1 do 5 mm při zachování koaxiálnosti otvoru ≤ 0,00 mm.

Prevence deformace tenkostěnného dílu: Využití přístupu „parametr nízké řezné síly + pomocná podpora“. Například při obrábění tenkostěnného pouzdra z hliníkové slitiny o tloušťce 0,1 mm je deformace součásti řízena na ≤ 0,005 mm optimalizací řezné rychlosti (800-1000 m/min), rychlosti posuvu (0,01-0,02 mm/r) a použitím pružných podpůrných přípravků.

Technologie zpracování hlubokých děr: Pomocí vnitřně chlazeného vrtáku na hluboké díry (tlak chladicího oleje 10-15MPa) dokáže tento systém zpracovat hluboké díry s poměrem hloubky k průměru až 20:1 (např. díra o průměru 5 mm s hloubkou 100 mm). 100 mm), zajistěte přímost otvoru ≤ 0,01 mm/100 mm a drsnost povrchu Ra0,4 μm.

Aplikace

1. Letectví

Používá se hlavně v základních systémech leteckých zařízení, včetně:

Systémy motoru

Systémy podvozků

Vybavení avioniky (jako jsou inerciální navigační systémy)

2. Zdravotnické prostředky

Přizpůsobením se přísným požadavkům na přesnost a biokompatibilitu zdravotnických prostředků zahrnují aplikační scénáře:

Implantovatelné zdravotnické prostředky

Chirurgické nástroje (jako jsou laparoskopy a dentální násadce)

Diagnostická zařízení (jako jsou CT přístroje)

3. Elektronické komunikace

Splnění požadavků na vysokou frekvenci a vysokou stabilitu elektronických komunikačních zařízení zahrnuje scénáře služeb:

Zařízení základnové stanice 5G

Zařízení na výrobu polovodičů

Spotřební elektronika (jako jsou mobilní telefony)

4. Automobilový průmysl

Aplikace, které pomáhají s vylepšením výkonu vozidla a odlehčením, zahrnují:

Nová energetická vozidla (motory, součásti související s bateriemi)

Tradiční vozidla s palivem (motory, převodové systémy)

Inteligentní řídicí zařízení (jako lidar)
