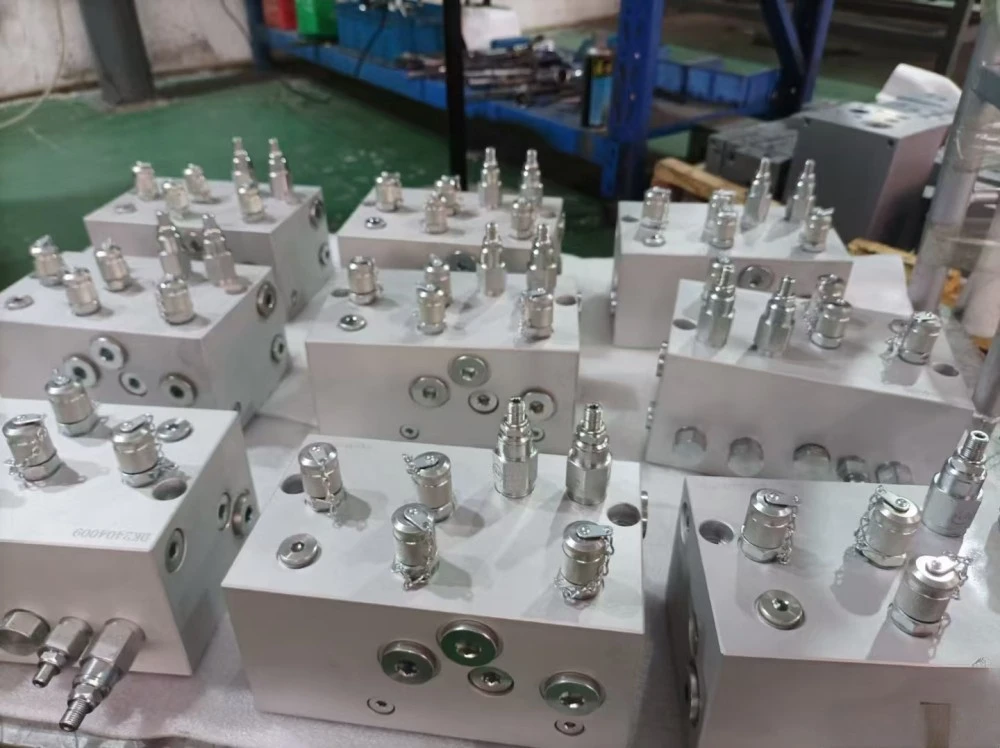

CNC obráběná hydraulická armatura

CNC obráběná hydraulická armatura je hydraulická armatura spojující hadice, trubky, čerpadla, ventily a válce v hydraulickém systému. Vypadá jednoduše – kovové tělo se závity a těsnicí plochou – ale funguje za brutálních podmínek: tlaky od 50 do 400+ barů, kolísání teploty, vibrace a hydraulická kapalina, která najde jakoukoli únikovou cestu, jako voda najde trhlinu.

Úkolem armatury je utěsnit. Ať už se jedná o 37° rozšíření JIC, ORFS (O-kroužek čelní těsnění), paralelní závit BSPP nebo kuželový závit NPT, geometrie těsnění je obrobena s mikronovou přesností. Těsnicí plocha mimo kulatost o 0,02 mm je tvarovka, která pláče. Závit s utrženým kořenem je tvarovka, která pod tlakem odfoukne. To je důvod, proč kvalita obrábění zde není „příjemné mít“ – je to otázka bezpečnosti.

Klíčové vlastnosti a výhody CNC obráběné hydraulické armatury

Těsnící povrchy obrobené, nejsou „dost dobré“ 37° rozšířený kužel, drážka pro O-kroužek a čela sedla jsou obrobeny s řízenými tolerancemi (úhel sedla ±0,5°, povrchová úprava Ra 0,8μm max.). Správný těsnicí povrch je to, co udrží 350 barů uvnitř potrubí a mimo místnost vašeho zařízení.

Clean, Sharp Threads Závity jsou řezány nebo válcovány na 6g/6H s plným profilem — žádné vytržené kořeny, žádné převalené hřebeny. Kuželové závity (NPT/BSPT) jsou ověřeny prstencovými kalibry L1/L2, aby bylo zaručeno těsné spojení bez netěsností.

Spolehlivost prověřená tlakem Na vzorkovaných šaržích armatury tlakujeme na 1,5× jmenovitý pracovní tlak a každá armatura je vizuálně a rozměrově zkontrolována. Pro kritické aplikace je k dispozici 100% tlakové testování.

Materiál vhodný pro tekutiny Uhlíková ocel pozinkovaná pro standardní systémy minerálních olejů; nerez 316 pro potravinářské, námořní a agresivní kapaliny; mosaz pro nízkotlaké pneumatické a vodní provozy. Správný materiál zabraňuje galvanické korozi a předčasnému selhání.

Čistota, kterou můžete specifikovat Fitinky jsou čištěny ultrazvukem a baleny podle vašich specifikací čistoty – včetně tříd čistoty ISO 4406 pro citlivé servo a proporcionální systémy.

Specifikace produktu

Typické aplikace

Jako výrobce a dodavatel CNC obráběných hydraulických armatur dodává Tuoyuan Metal armatury ve velkém za ceny přímo z výroby pro:

Mobilní hydraulika — bagry, nakladače, zemědělské stroje

Průmyslové hydraulické systémy — lisy, vstřikovací stroje, obráběcí stroje

Hydraulické obvody stavebních zařízení

Námořní a pobřežní hydraulické systémy (nerez 316)

Linky na zpracování potravin a farmaceutické kapaliny

Zkušební stolice, mazací systémy a pneumatické obvody

Výrobní proces

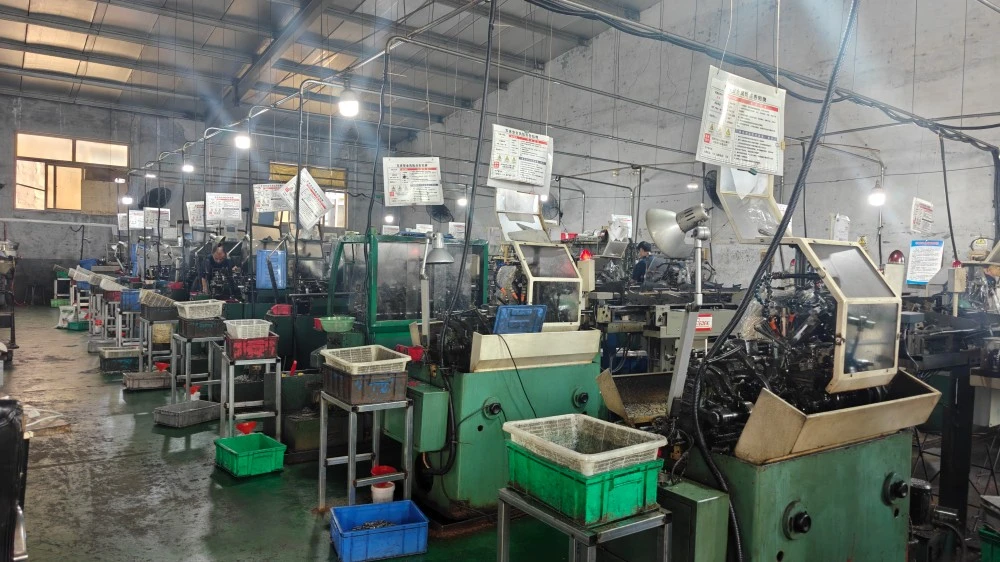

Hydraulické tvarovky jsou obráběny z tyčového materiálu na CNC soustruzích — často v jediném upínacím cyklu. Šestihranná tělesa jsou soustružena, vrtána, závitována a geometrie těsnění (rozšiřující se kužel, drážka pro O-kroužek nebo kužel) je řezána pomocí speciálních nástrojů. Přístup s jediným nastavením je to, co drží těsnicí povrch soustředný se závitem.

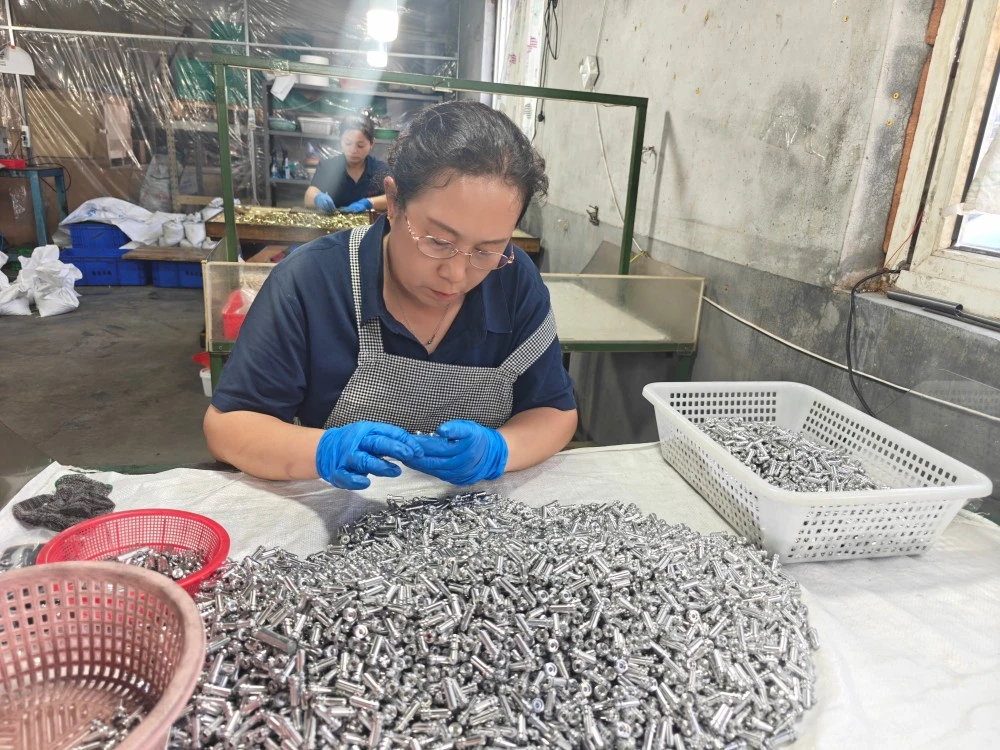

Po opracování se tvarovky zbaví otřepů – kritické na těsnicích plochách – a poté se povrchově upraví (pozinkování, zinek-nikl nebo pasivace). Armatury se čistí ultrazvukem, aby se odstranily třísky a zbytky, a poté se kontrolují: měření závitu, kontrola úhlu sedla, měření rozměrů a tlakové testování vzorků.

Proč si vybrat Tuoyuan Metal

Přesnost obrábění tam, kde se počítá Naše CNC soustruhy mají přesnost opakovaného polohování ≤ ± 0,003 mm a rutinně obrábíme tvarovky s přesností ± 0,01 mm – toleranční pásmo, které udržuje těsnicí plochy pravdivé a závity čisté.

Dekáda odborných znalostí v oblasti zpracování kovů Více než 10 let v oblasti přesných soustružených dílů, s továrnou na ploše 5 000 m², 20 CNC soustruhy a roční kapacitou 100 milionů kusů. Každý standard kování v tomto katalogu jsme opracovali – mnohokrát.

48-Hour Quality Response Pokud je zjištěn problém, odpovíme do 48 hodin a přebíráme plnou odpovědnost za odškodnění, jak bylo dohodnuto. Tento závazek, který je důsledně dodržován, je důvodem, proč 95 % našich zákazníků znovu objednává.

Dokumentace připravená na export Ke každé objednávce jsou dodávány materiálové certifikáty, kontrolní zprávy a záznamy o tlakových zkouškách. K dispozici je koordinace kontroly třetí strany.

Balení a doprava

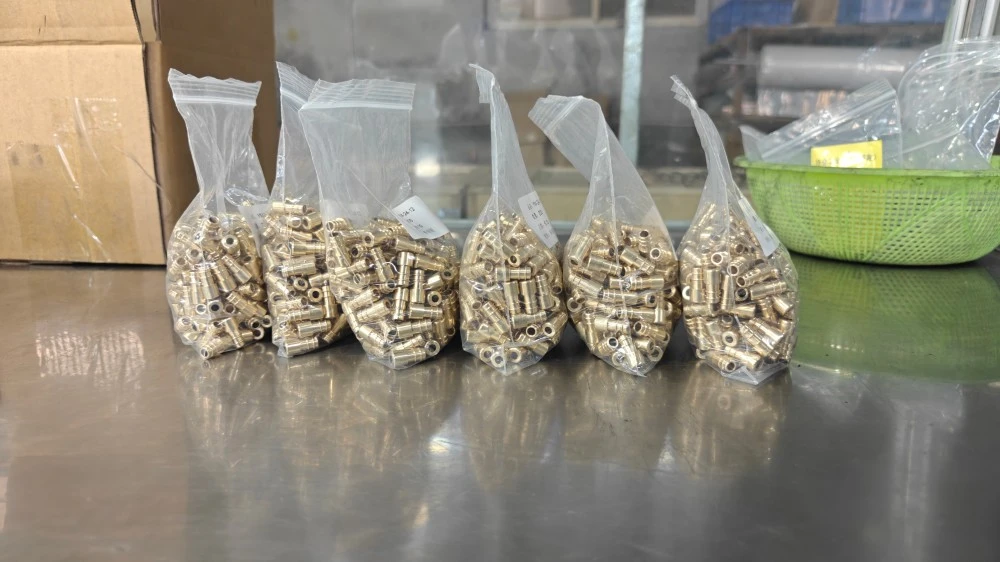

Kování je vyčištěno, chráněno proti korozi a baleno do poly sáčků, kartonů nebo exportních dřevěných beden. Expresní, letecká a námořní doprava k dispozici z přístavu Qingdao. Dokumentace: Obchodní faktura, Balicí list, Konosament, Osvědčení o původu, Osvědčení o zkoušce materiálu. Pro ceny CNC obráběných hydraulických armatur, hromadné objednávky nebo cenovou nabídku kontaktujte náš exportní tým.

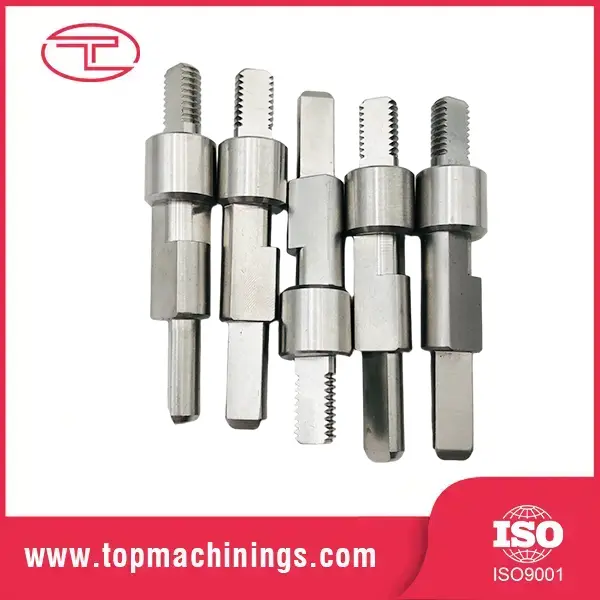

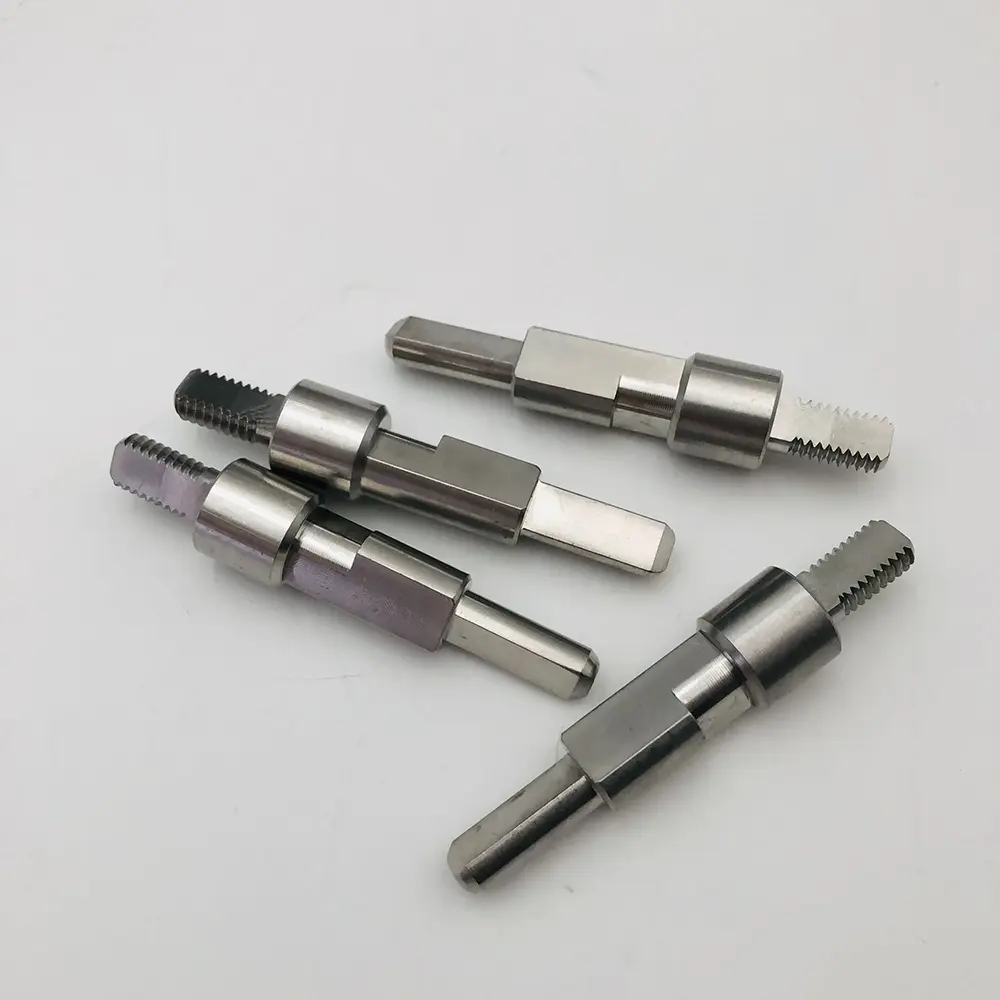

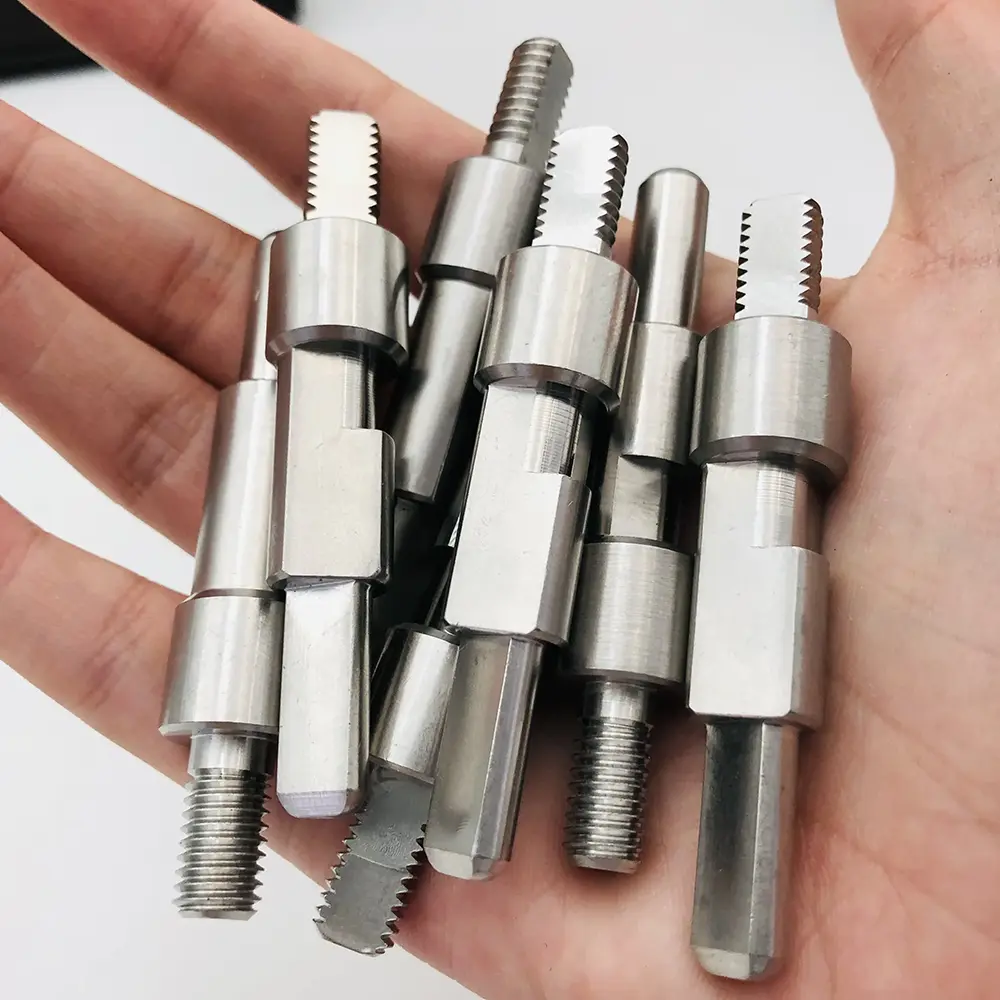

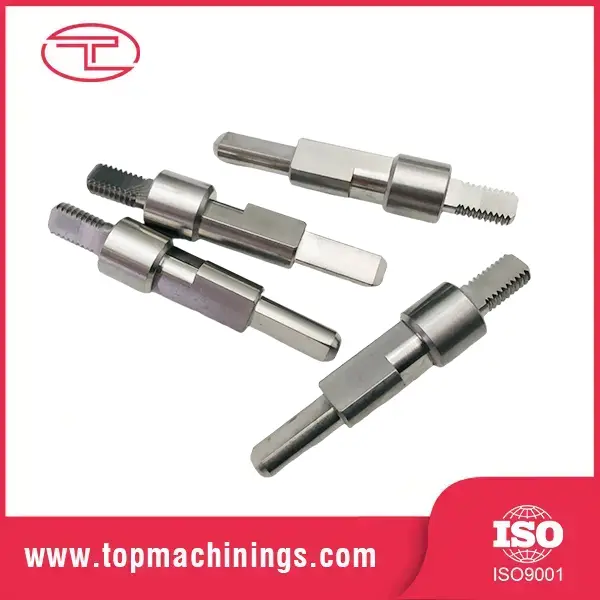

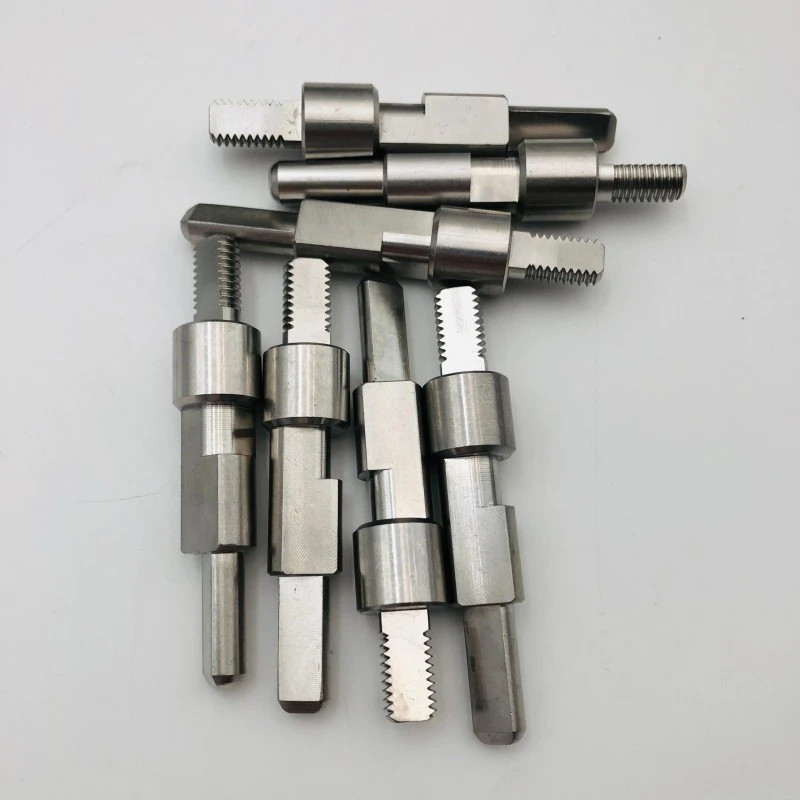

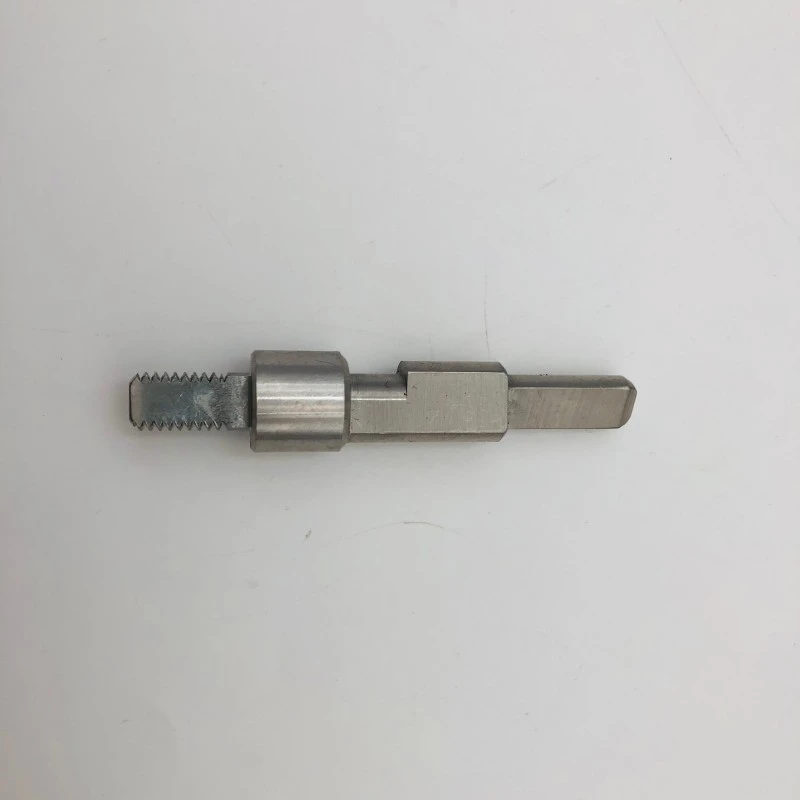

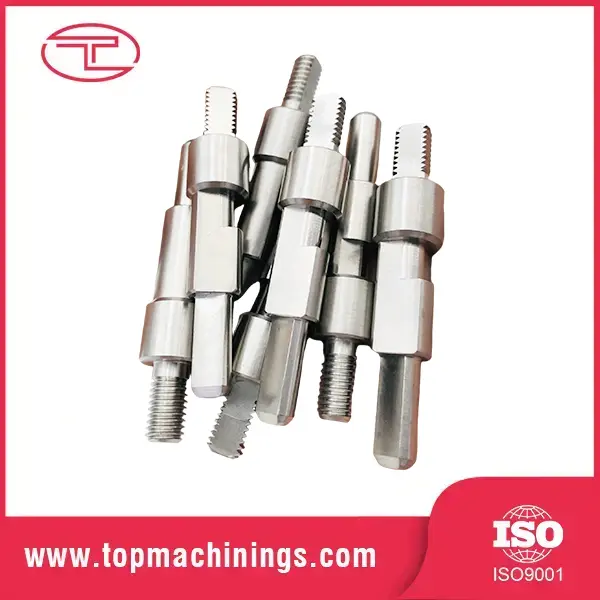

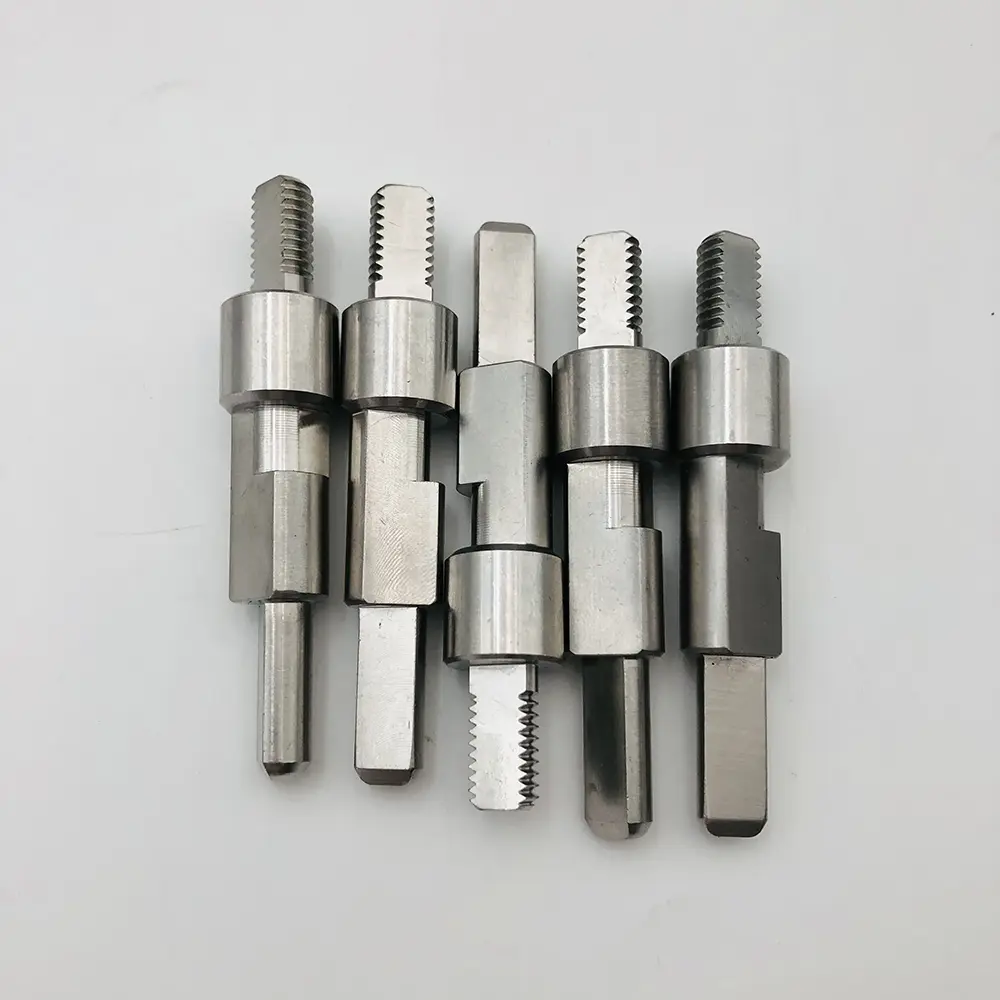

Vysoce přesné závitové hřídele pro průmyslová zařízení

Klient: Evropský výrobce hydraulického zařízení

Průmysl: Fluidní energie a průmyslová automatizace

Materiál: nerezová ocel / uhlíková ocel

Proces: Přesné CNC soustružení, frézování, závitování a tepelné zpracování

Klient požadoval zakázkové vícestupňové závitové hřídele s úzkými tolerancemi a hladkou povrchovou úpravou, aby se zabránilo úniku a mechanickému opotřebení ve vysokotlakých hydraulických sestavách. Standardní součásti trhu nesplnily jejich specifické požadavky na krouticí moment a seřízení.

Na víceosých švýcarských CNC soustružnických a přesných frézkách jsme vyrobili hřídele na míru s přesnými profily závitů a plošně frézovanými prvky podle technických výkresů klienta. Před odesláním byla uplatněna přísná kontrola kvality, včetně 100% testování tloušťky závitu a kontroly drsnosti povrchu.

FAQ

Otázka: Jakou normu kování bych měl použít?

Odpověď: Záleží na vaší oblasti a koncích hadic: JIC je běžný v Severní Americe, BSP v Evropě/Asii, metrický DIN v Německu, ORFS, kde záleží na vibracích a těsnosti. Pošlete nám své aktuální kování nebo výkresy a my identifikujeme standardní a dodáme odpovídající kování.

Otázka: Jaký tlak zvládnou vaše armatury?

A: Standardní armatury jsou dimenzovány na pracovní tlak 350 barů; vysokotlaké konfigurace až do 630 barů. Vzorkované šarže tlakově testujeme na 1,5× jmenovitý tlak.

Otázka: Můžete dodat armatury z nerezové oceli pro potravinářské nebo námořní použití?

Odpověď: Ano – fitinky SUS316 s pasivační úpravou jsou k dispozici pro potravinářské, námořní a farmaceutické aplikace. Materiálové certifikáty poskytnuty.

Otázka: Nabízíte vlastní kování podle výkresu?

Odpověď: Ano, naší specialitou jsou zcela zakázkové kování. Pošlete výkres nebo vzorek a my obrobíme vaši přesnou geometrii, včetně vlastní konfigurace portů.

Otázka: Jaká je vaše MOQ a dodací lhůta CNC obráběné hydraulické armatury?

Odpověď: Vzorky: 3–5 dní, MOQ flexibilní. Výroba: průměrně 15 dní. Námořní přeprava z Qingdao nebo expresní pro naléhavé malé objednávky.
