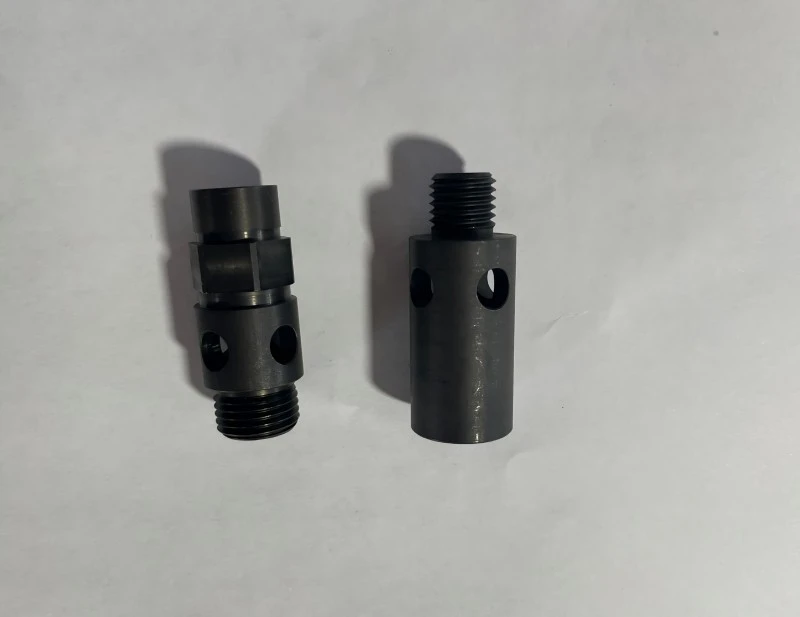

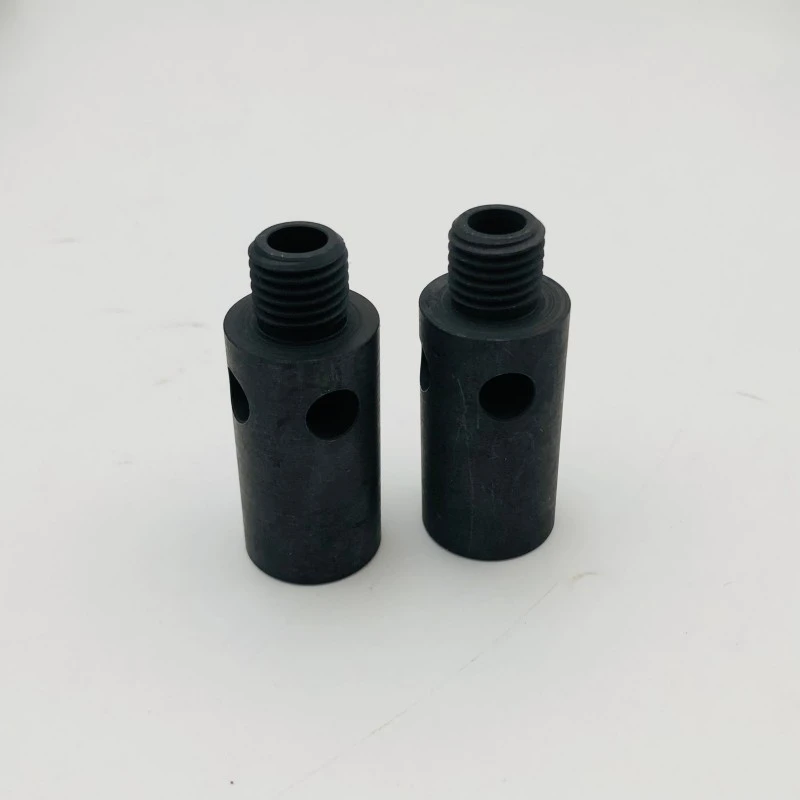

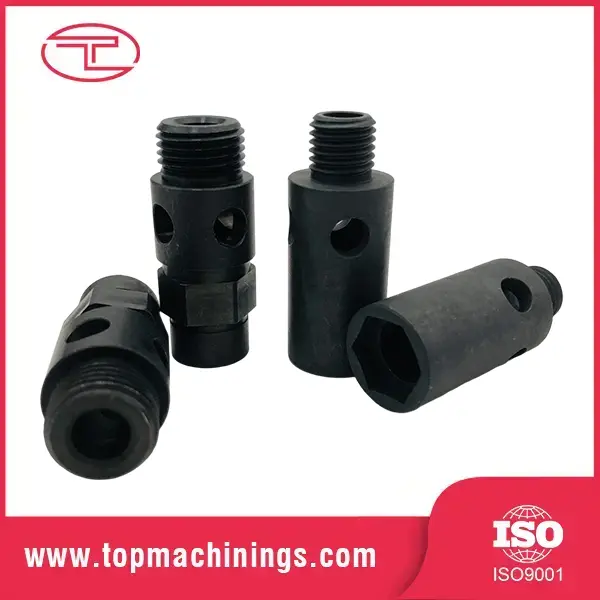

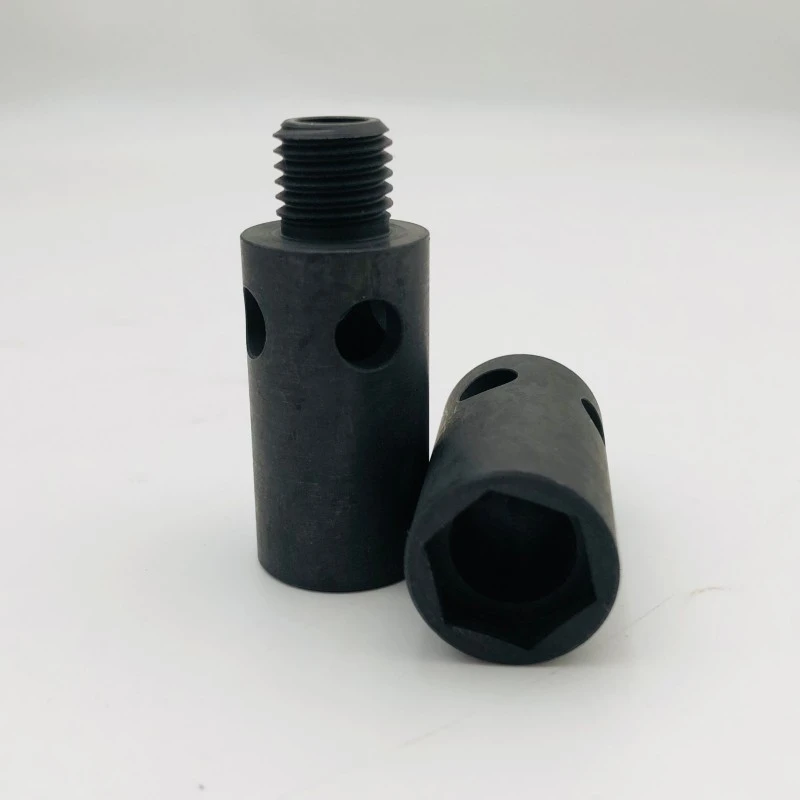

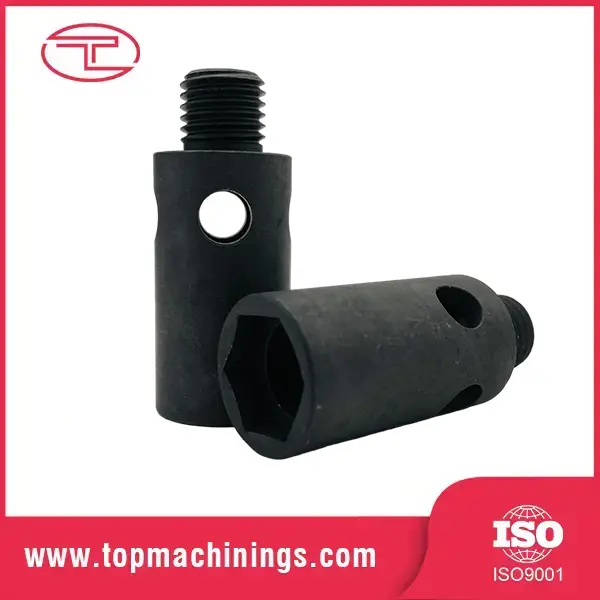

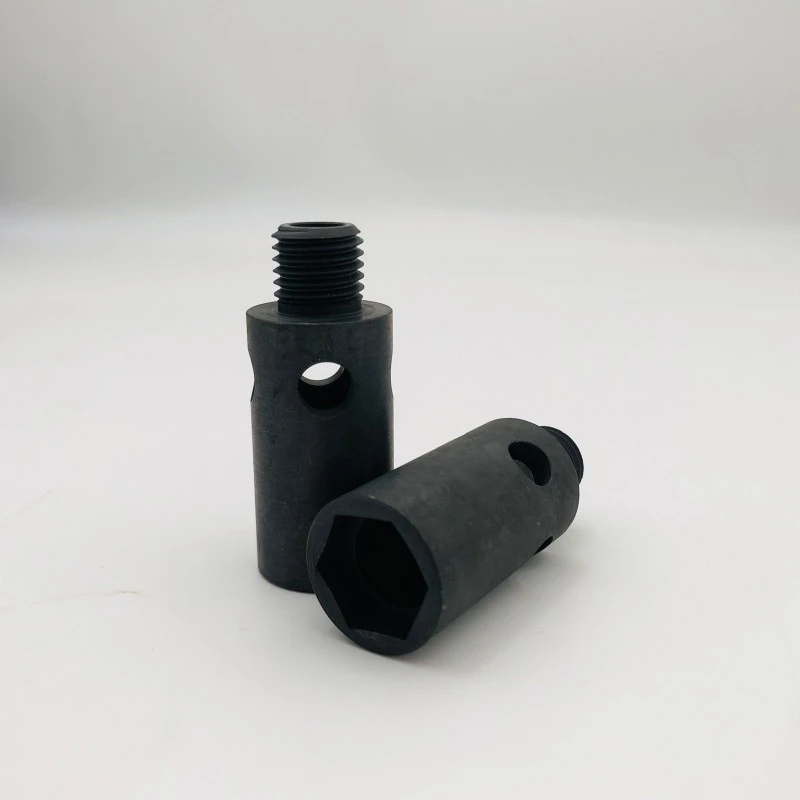

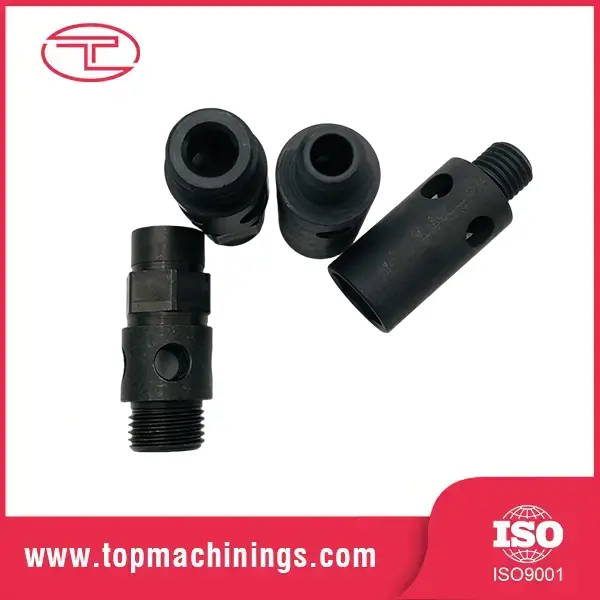

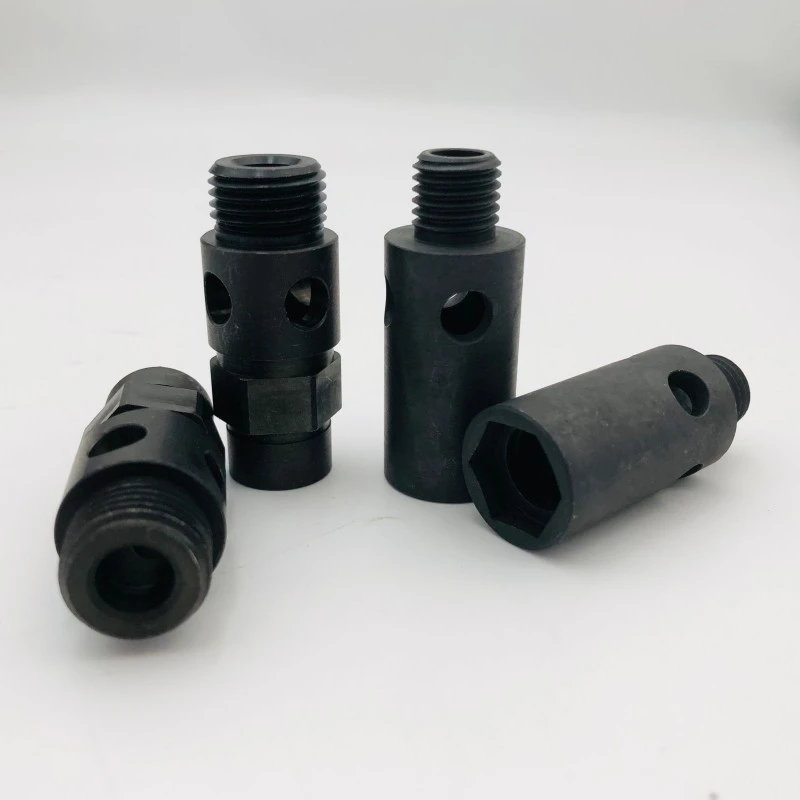

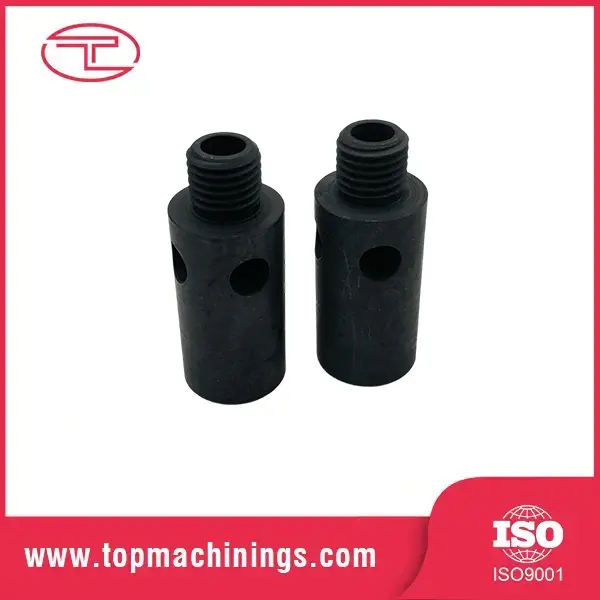

CNC obrábění přesné závitové hřídele

Závitová hřídel je válcová rotační součást s obrobenými závity podél části nebo celé své délky. Klasickým příkladem je vodicí šroub – srdce každého CNC stroje, 3D tiskárny a lineárního pohonu – kde závit zabírá s maticí a převádí rotaci na přesný lineární pohyb. Přesné závitové hřídele pro CNC obrábění se však také objevují jako hřídele motoru se závitovými konci, spojovací tyče, seřizovací šrouby a podávací hřídele.

To, co odděluje dobrý závitový hřídel od špatného, ​​je na první pohled neviditelné a v provozu katastrofální: přesnost stoupání závitu po celé délce. Vodicí šroub s kumulativní chybou stoupání 0,1 mm na metr dráhy posune váš obráběcí stroj špatně o 0,1 mm – pokaždé. To je rozdíl mezi přesným dílem a problémovým dílem.

Ohledy na design a materiál

Běžné jakosti: 4140/42CrMo, 1045 (všeobecné použití), SUS303/316 (odolnost proti korozi), 6061-T6 (lehká)

Tvary závitů: Acme, lichoběžníkové, metrické ISO, UNC/UNF, kompatibilní s kuličkovým šroubem

Tepelné zpracování: indukční kalení boků závitu, průběžné kalení nebo nauhličování

Kritické vlastnosti: středové otvory pro broušení, drážky pro pero, plošky, křížové otvory a průměry osazení

Soustřednost mezi průměrem stoupání závitu a ložiskovými čepy: ≤ 0,02 mm TIR

Přímost: 0,05 mm/m standardní, 0,02 mm/m pro přesné třídy

Pro CNC obrábění přesného závitového hřídele je výběr materiálu rozhodnutím o výkonu: 4140 kalený a broušený poskytuje dlouhou životnost a rozměrovou stabilitu; Hliník 6061 poskytuje lehký pohyb s nízkou setrvačností pro vysokorychlostní aplikace. Doporučujeme třídu na základě zatížení, rychlosti a pracovního cyklu – nejen ceny.

Klíčové vlastnosti a výhody

Přesné závity po celé délce

Závity jsou řezány v jednom bodě nebo frézovány pod CNC řízením s přesností stoupání ověřenou po celé délce závitu – nejen na kalibru. Pro CNC obrábění přesného závitového hřídele držíme kumulativní chybu stoupání v rozmezí 0,02 mm na 300 mm, takže váš stroj je správně umístěn v každém bodě pohybu.

Soustředný vztah vlákno-žurnál

Závit a ložiskové čepy jsou obráběny v jednom nastavení nebo na středech mezi dvěma operacemi, přičemž házivost je menší než 0,02 mm. Hřídel, která skutečně běží, se rovnoměrně opotřebovává, méně vibruje a prodlužuje životnost ložisek.

Tepelné zpracování přizpůsobené provozu

Indukční kalení na bocích závitu poskytuje povrch odolný proti opotřebení a zároveň udržuje jádro odolné pro přenos točivého momentu. Pro vysokocyklové aplikace nauhličujeme nebo kalíme podle vaší specifikace.

Zemní průměry tam, kde na tom záleží

Ložiskové čepy a těsnicí plochy mohou být válcově broušeny na Ra 0,2 μm s tolerancí ± 0,003 mm – povrchová úprava, která udržuje těsnění těsná a ložiska tichá při vysokých otáčkách.

One-Stop: Hřídel + kování

Obrábíme celý hřídel: závity, drážky pro pero, plošky, křížově vrtané otvory a závitové konce — jeden díl, jeden dodavatel, jeden standard kvality. Žádný druhý prodejce, žádné vrstvení tolerancí mezi komponenty.

Specifikace produktu

Typické aplikace

Jako výrobce a dodavatel přesných závitových hřídelů pro CNC obrábění dodává Tuoyuan Metal hřídele ve velkém za ceny přímo z výroby pro:

Vodící šrouby a hřídele kompatibilní s kuličkovými šrouby pro CNC stroje a 3D tiskárny

Hřídele motoru se závitovými konci pro spojky a řemenice

Komponenty lineárního aktuátoru a elektrického válce

Spojovací tyče a seřizovací šrouby pro průmyslová zařízení

Závitové součásti automobilového řízení a zavěšení

Napájecí šachty pro textil, balení a tiskařské stroje

O nás

Přesné obrábění je naší hlavní činností

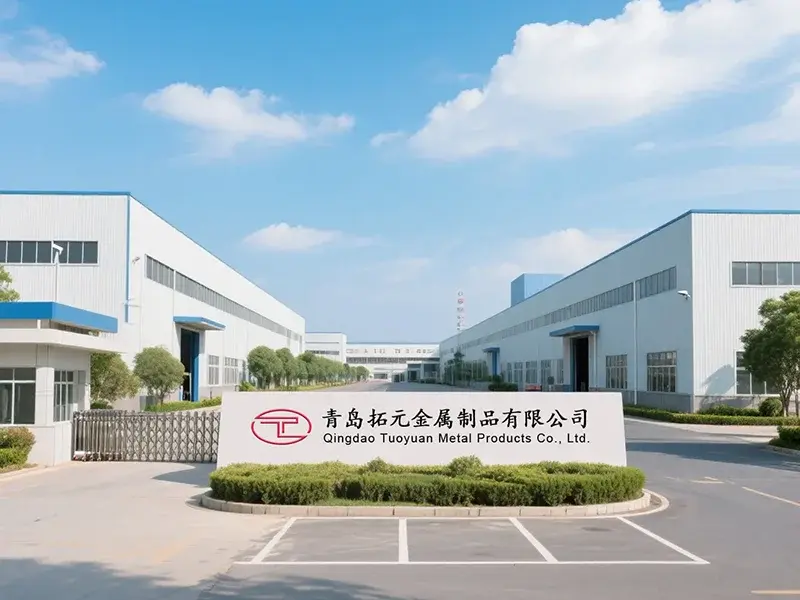

Tuoyuan Metal se specializuje na přesné soustružené díly a CNC obráběné součásti – CNC obrábění přesného závitového hřídele je v naší kormidelně. Deset let zkušeností s obráběním, 20 vysokorychlostních CNC soustruhů, 5 obráběcích center a roční kapacita 100 milionů kusů.

Osvědčený na severoamerických trzích

60 % našeho prodeje jde do Severní Ameriky, kde zákazníci požadují přísné tolerance a spolehlivé dodávky. 95% míra opakovaných nákupů znamená, že naši zákazníci objednávají znovu – nejsilnější certifikace kvality, která existuje.

Rychlá, přehledná komunikace

Náš prodejní tým mluví plynně anglicky a odpovídá do 24 hodin. Problémy s kvalitou dostanou odpověď do 48 hodin. Žádné jazykové bariéry, žádné pobíhání.

Vestavěná technická podpora

Nejste si jisti materiálem nebo tepelným zpracováním? Pošlete nám svou přihlášku a my vám doporučíme správnou známku a postup. Podporujeme od prototypu až po sériovou výrobu.

FAQ

Otázka: Vyrábíte vodicí šrouby? Jaké přesnosti můžete dosáhnout? Odpověď: Ano – vodicí šrouby jsou jednou z našich specializací. Standardní uchycení ±0,05 mm na 300 mm; přesnost třídy drží ±0,02 mm kumulativní chyba stoupání. Pro vyšší přesnost doporučujeme kuličkové šrouby, které můžeme také dodat.

Otázka: Můžete opracovat hřídel ze vzorku? Odpověď: Ano, provádíme reverzní inženýrství z fyzických vzorků i výkresů. Změříme vzorek, vytvoříme výkres a potvrdíme s vámi před výrobou.

Otázka: Jaké tepelné zpracování doporučujete pro závit odolný proti opotřebení? Odpověď: Pro většinu aplikací přesného závitového hřídele a pohonu CNC obrábění je indukční kalení boků závitu na HRC 45–55 správnou volbou – tvrdý povrch, houževnaté jádro. Pro extrémní opotřebení je k dispozici nauhličování nebo úplné vytvrzení.

Otázka: Můžete dodržet toleranci průměru, kterou uvádíte? A: Ano. Soustružené průměry drží ±0,02 mm; broušené průměry drží ±0,005 mm. Naše CNC stroje mají přesnost opakovaného polohování ≤±0,003 mm, ověřenou kontrolou CMM u každé šarže.

Otázka: Jaká je vaše MOQ a dodací lhůta? A: Prototyp MOQ je flexibilní (i 1–5 kusů). Výroba MOQ od cca 500 kusů. Průběžná doba je v průměru 15 dní, 18–20 dní s mletím a tepelným zpracováním.
