Co jsou titanové přesně soustružené díly a proč na nich záleží při výrobě?

1. Co jsou titanové přesně soustružené díly?

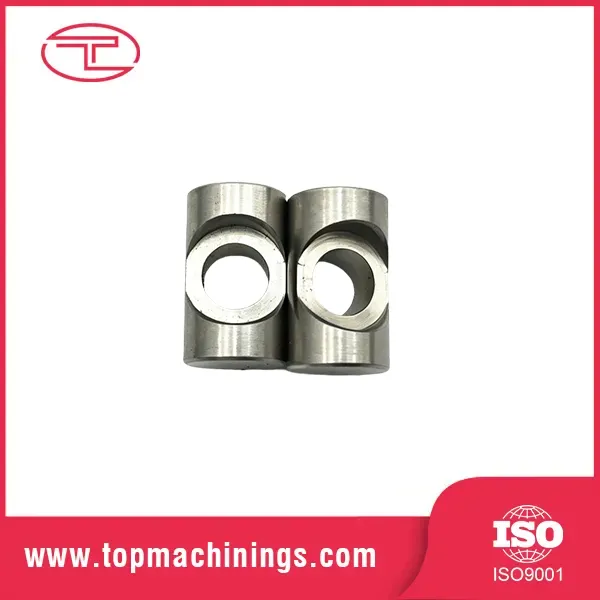

Titanové přesné soustružené dílyjsou součásti vyráběné odebíráním materiálu z rotujícího titanového materiálu pomocí speciálního soustružnického zařízení. Systémy počítačového numerického řízení (CNC) vedou řezné nástroje k výrobě přesných průměrů, délek, drážek, závitů, otvorů a dalších specifikovaných prvků.

Na rozdíl od kovových součástí pro všeobecné použití jsou přesně soustružené díly navrženy tak, aby splňovaly definované technické požadavky. Jejich rozměry a povrchové podmínky mohou přímo ovlivnit těsnicí výkon, vyrovnání sestavy, rotační pohyb, spolehlivost upevnění a životnost zařízení.

Typické příklady zahrnují titanové hřídele, pouzdra, pouzdra, kolíky, závitové fitinky, rozpěrky, konektory a zakázkové válcové součásti. V závislosti na výkresu může součást vyžadovat samotné soustružení nebo dodatečné frézování, vrtání, řezání závitů, broušení a povrchovou úpravu.

Co dělá soustružený díl skutečně precizně navrženým?

• Rozměrová přesnost:Kritické průměry, délky a otvory zůstávají v rámci specifikovaných tolerancí.
• Geometrické ovládání:V případě potřeby jsou řízeny požadavky související se soustředností, házivost, kruhovitost a další geometrické charakteristiky.
• Kvalita povrchu:Funkční povrchy splňují specifikované požadavky na drsnost a konečnou úpravu.
• Konzistence materiálu:Kvalita titanu a stav materiálu odpovídají technické specifikaci.
• Opakovatelnost:Výrobní procesy udržují konzistentní výsledky napříč schválenými šaržemi.

Pro kupující není cílem pouze získat titanovou součást. Jde o získání součásti, která se hodí k sestavě, funguje spolehlivě ve svém provozním prostředí a může být vyrobena konzistentně v požadovaném objemu.

2. Proč je titan důležitý v přesné výrobě?

Titan je vybrán, když konvenční kovy nemohou poskytnout požadovanou kombinaci mechanického výkonu, hmotnosti a odolnosti vůči vlivům prostředí. Jeho výhody jsou zvláště cenné v kompaktních sestavách, kde každá součást musí poskytovat spolehlivý výkon bez zbytečného přidávání hmoty.

Vysoká pevnost s nízkou hmotností

Titanové slitiny nabízejí příznivý poměr pevnosti k hmotnosti. Ve srovnání s mnoha druhy oceli mohou slitiny titanu poskytnout podstatné úspory hmotnosti při zachování pevnosti potřebné pro vhodně navržené součásti. Díky tomu jsou atraktivní pro letecký hardware, lehké mechanismy a přenosná zařízení.

Vynikající odolnost proti korozi

Titan přirozeně tvoří ochranný oxidový film, který přispívá k jeho odolnosti proti korozi v mnoha prostředích. V závislosti na jakosti a provozních podmínkách může být vhodný pro námořní zařízení, systémy chemického zpracování a součásti vystavené vlhkosti nebo korozivním médiím.

Nicméně kompatibilita by měla být vždy posouzena podle skutečných chemikálií, teplot, podmínek štěrbiny a provozních tlaků. Žádný druh titanu není vhodný pro každé prostředí.

Spolehlivý výkon v náročných aplikacích

Vhodně zvolené titanové komponenty mohou poskytnout užitečnou kombinaci mechanické pevnosti, odolnosti proti korozi a dlouhodobé funkční spolehlivosti. Některé druhy titanu také nabízejí dobrou biologickou kompatibilitu, ačkoli lékařské použití vyžaduje další materiál, výrobu a regulační kontroly.

Potenciál pro dlouhodobou hodnotu

Pořízení a obrábění titanu obvykle stojí více než běžné hliníkové nebo ocelové alternativy. Jeho hodnota by však měla být posuzována napříč životností součásti. Nižší hmotnost, snížená údržba související s korozí a výhody výkonu specifické pro aplikaci mohou ospravedlnit počáteční investici.

Nejekonomičtějším řešením nemusí být nutně materiál s nejnižší jednotkovou cenou. Je to materiál, který splňuje funkční požadavky aplikace bez zbytečného zpracování nebo nadměrné specifikace.

3. Jaké druhy titanu byste měli zvážit?

Výběr materiálu ovlivňuje pevnost, odolnost proti korozi, obrobitelnost, cenu a shodu se specifikacemi zákazníka. Dvě běžné volby jsou komerčně čistý titan Grade 2 a titanová slitina Ti-6Al-4V, běžně známá jako Grade 5. Jiné třídy mohou být vhodnější pro specifické chemické, strukturální nebo regulované aplikace.

Tabulka poskytuje obecný průvodce výběrem, nenahrazuje technické schválení. Druhy materiálů, podmínky dodávek a národní nebo průmyslové normy nejsou automaticky zaměnitelné. Kupující by měli specifikovat přesnou třídu, řídící standard a požadovaný stav materiálu.

Jak se můžete vyhnout chybám při výběru materiálu?

• Identifikujte skutečné zatížení, teplotní rozsah a okolní prostředí.
• Ověřte, zda je primárním požadavkem odolnost proti korozi, pevnost, únavový výkon nebo hmotnost.
• Projděte si materiálový standard a všechna zákaznická omezení.
• Potvrďte, zda jsou vyžadovány certifikáty materiálu a sledovatelnost šarže.
• Před schválením výrobního plánu požádejte výrobce, aby zkontroloval dostupnost materiálu.

Volba třídy pouze proto, že je popsána jako vysoce pevná nebo odolná proti korozi, může zvýšit náklady, aniž by došlo ke zlepšení konečného produktu. Materiální rozhodnutí by měla být založena na měřitelných provozních požadavcích.

4. Jak se vyrábí titanové přesné soustružené díly?

Spolehlivé soustružení titanu vyžaduje řízený pracovní postup, který spojuje technickou kontrolu, přípravu materiálu, obrábění, kontrolu a konečnou dodávku. Každá fáze pomáhá předcházet závadám, které se jinak mohou objevit během montáže nebo provozu v terénu.

Krok 1: Kontrola výkresu a vyhodnocení návrhu

Výrobce posuzuje technický výkres, trojrozměrný model, kritické rozměry, závity, povrchové požadavky a výrobní množství. Mezi potenciální problémy patří zbytečně úzké tolerance, nepřístupné prvky, tenké stěny a složité vnitřní geometrie.

Včasná technická zpětná vazba pomáhá identifikovat změny, které by mohly zjednodušit obrábění, aniž by byla ohrožena funkce.

Krok 2: Příprava materiálu

Surovina se vybírá podle specifikované jakosti titanu, tvaru polotovaru, rozměrů a stavu materiálu. V případě potřeby jsou před zahájením výroby zkontrolovány certifikáty a identifikační záznamy.

Krok 3: CNC soustružení

Během CNC soustružení se obrobek otáčí, zatímco řezné nástroje odebírají materiál podle naprogramované sekvence obrábění. V závislosti na konstrukci může proces vytvářet vnější průměry, osazení, drážky, vývrty a další rotační prvky.

Pro stabilní výrobu jsou nezbytné vhodné uchycení obrobku, geometrie nástroje, řezné parametry a přívod chladicí kapaliny.

Krok 4: Sekundární operace

Některé součásti vyžadují dodatečné frézování, vrtání, závitování, řezání závitů, broušení nebo odstraňování otřepů. Tyto operace by měly být koordinovány, aby chránily kritické povrchy a udržovaly rozměrové vztahy mezi prvky.

Krok 5: Kontrola a dokončení

Hotové součásti jsou kontrolovány podle výkresu a požadavků na nákup. V závislosti na aplikaci to může zahrnovat měření rozměrů, kontrolu závitů, testování drsnosti povrchu, vizuální kontrolu a kontrolu materiálové dokumentace.

Jakákoli specifikovaná konečná úprava by měla být posouzena z hlediska kompatibility s jakostí titanu, funkčními požadavky a následnými montážními operacemi.

Krok 6: Balení a dodání

Díly by měly být čištěny a baleny způsobem, který chrání závity, těsnicí povrchy a přesné prvky. Jasné označování a záznamy o sledovatelnosti mohou zjednodušit kontrolu příjmu a řízení zásob.

5. Jakým výzvám při obrábění by měli kupující rozumět?

Titan lze úspěšně obrábět, ale jeho chování se liší od chování mnoha běžných konstrukčních kovů. Pochopení těchto rozdílů pomáhá kupujícím realističtěji vyhodnocovat nabídky, výrobní plány a výrobní kapacity.

Koncentrace tepla a opotřebení nástrojů

Titan má relativně nízkou tepelnou vodivost, takže teplo se může koncentrovat v blízkosti řezné zóny. To může urychlit opotřebení nástroje a ovlivnit kvalitu povrchu, pokud řezné podmínky a chlazení nejsou správně řízeny.

Vhodné řezné nástroje, stabilní parametry obrábění, efektivní přívod chladicí kapaliny a včasná výměna nástroje pomáhají udržovat konzistenci procesu.

Elastické zotavení a rozměrová variace

Elastické chování titanu může způsobit, že materiál po odstranění řezných sil vyskočí zpět. Tenkostěnné součásti a štíhlé hřídele jsou zvláště citlivé na přítlak obrobku a řezné síly.

Pečlivý návrh přípravku, vhodné sekvence obrábění a průběžné měření mohou pomoci snížit zkreslení a zlepšit kontrolu rozměrů.

Kontrola třísek a povrchové vady

Nekontrolované třísky mohou narušovat obrábění, poškodit hotové povrchy a narušit automatizovanou výrobu. Nesprávný stav nástroje může také způsobit trhání povrchu, nahromadění materiálu na řezné hraně nebo nekonzistentní povrchovou úpravu.

Efektivní odvod třísek a kontrola kritických povrchů jsou proto důležitou součástí procesu.

Vyšší výrobní náklady

Cena materiálu titanu, doba obrábění, spotřeba nástrojů a požadavky na kontrolu, to vše může ovlivnit cenu hotové součásti. Přísné tolerance, složité funkce a náročná dokumentace mohou náklady dále zvýšit.

Kupující mohou často zlepšit efektivitu nákladů zjednodušením nefunkčních prvků, vyvarováním se zbytečně těsným tolerancím a výběrem vhodného množství výroby.

6. Jak můžete určit správné tolerance?

Tolerance určují, jak moc se může vyrobený rozměr lišit, zatímco zůstane přijatelný. U titanových přesných soustružených dílů závisí vhodná tolerance na vlastnostech, materiálu, geometrii, výrobní metodě, kontrolní schopnosti a funkčních požadavcích.

Neexistuje žádná univerzální tolerance, která by platila pro každou titanovou součástku. Následující příklady ilustrují, jak mohou kupující uspořádat své požadavky spíše než zaručit konkrétní výrobní kapacitu.

Používejte přísné tolerance pouze tam, kde jsou nezbytné

Použití velmi těsných tolerancí na každý rozměr může zvýšit dobu obrábění, úsilí při kontrole a riziko odmítnutí. Praktičtějším přístupem je identifikovat prvky, které přímo ovlivňují montáž, těsnění, rotaci nebo přenos zatížení.

Například ložiskové sedlo může vyžadovat přísnější rozměrovou kontrolu než nefunkční vnější rameno. Konečné požadavky by měl stanovit konstruktér a ověřit u výrobce před schválením výroby.

Před objednáním si ověřte způsoby kontroly

Zeptejte se, jak se budou měřit a zaznamenávat kritické rozměry. V závislosti na součásti mohou vhodné metody zahrnovat kalibrované mikrometry, vrtoměry, závitoměry, přístroje pro drsnost povrchu, optické měřicí systémy nebo souřadnicové měřicí stroje.

Dodavatel by měl potvrdit, že navrhovaná metoda kontroly je vhodná pro specifikovanou toleranci a geometrii.

7. Jaká odvětví používají titanové soustružené součásti?

Titanové přesné soustružené díly se používají v různých průmyslových odvětvích, kde výkon materiálu, odolnost proti korozi, nízká hmotnost nebo speciální provozní podmínky odůvodňují jejich cenu.

Letectví a kosmonautika

Vybrané systémy pro letectví a kosmonautiku používají titanové komponenty pro konstrukce citlivé na hmotnost, spojovací prvky, hřídele, armatury a další přesný hardware. Tyto aplikace mohou vyžadovat přísné materiálové specifikace, sledovatelnost a dokumentované kontrolní postupy.

Lékařské vybavení

Titan se používá v určitých lékařských nástrojích, součástech zařízení a produktech souvisejících s implantáty. Aplikace zahrnující kontakt s pacientem nebo implantaci vyžadují vhodné jakosti materiálu, validované procesy a příslušné regulační kontroly. Samotné obrábění titanu pro všeobecné účely nezaručuje lékařskou vhodnost.

Námořní a chemické zpracování

Titanové komponenty odolné proti korozi mohou být užitečné ve vybraných námořních systémech, zařízeních pro manipulaci s kapalinami a chemických zařízeních. Výběr jakosti musí zohledňovat aktuální chemii kapaliny, teplotu, tlak a provozní prostředí.

Průmyslové stroje a automatizace

Vlastní kolíky, pouzdra, konektory, hřídele a přesné tvarovky mohou těžit z mechanických vlastností titanu ve specializovaných strojích, automatizovaných zařízeních a kompaktních mechanismech.

Energetická a vysoce výkonná zařízení

Některé energetické systémy a vysoce výkonné produkty používají titanové komponenty, kde je důležitá hmotnost, odolnost proti korozi nebo mechanický výkon. Konstrukce a specifikace materiálu by měly odrážet skutečné zatížení aplikace a expozici prostředí.

V těchto odvětvích je nejvhodnějším návrhem komponentů takový, který vyvažuje technické požadavky s vyrobitelností, potřebami kontroly a celkovými náklady.

8. Jak můžete ověřit kvalitu dílu?

Dokončená součást může vypadat správně, ale stále nesplňuje její rozměrové nebo materiálové požadavky. Strukturovaný proces kvality pomáhá kupujícím ověřit, že dodané titanové přesné soustružené díly odpovídají schválené specifikaci.

Zkontrolujte identifikaci a sledovatelnost materiálu

Potvrďte třídu, normu rozhodujícího materiálu a požadovaný stav materiálu. Pokud je to uvedeno, vyžádejte si certifikáty o zkoušce materiálu a zajistěte, aby dokumentace mohla být propojena s dodanou výrobní šarží.

Zkontrolujte kritické rozměry

Záznamy o kontrole by měly identifikovat měřené vlastnosti a prokázat shodu s příslušnými požadavky na výkresy. U náročných projektů si předem dohodněte formát inspekční zprávy, plán odběru vzorků a kritéria přijatelnosti.

Vyhodnoťte kvalitu povrchu a závitu

Zkontrolujte funkční povrchy, zda nevykazují relevantní vady a ověřte, že závity odpovídají specifikované normě. Odstraňování otřepů a čištění by nemělo poškodit těsnicí hrany, protilehlé povrchy nebo jiné kritické prvky.

Potvrďte systém kvality

Zeptejte se, zda výrobce udržuje zdokumentované postupy pro řízení výroby, neshodné produkty, kalibraci zařízení a nápravná opatření. Certifikace by měly být kontrolovány z hlediska rozsahu a platnosti, spíše než je převzít z obecných marketingových prohlášení dodavatele.

• Schválený technický výkres a kontrola revizí.
• Identifikace materiálu a požadované certifikáty.
• Zdokumentovaná rozměrová a vizuální kontrola.
• Definovaná kritéria přijetí a řešení neshod.
• Vhodné balení, značení a identifikace šarže.

Tato opatření pomáhají omezit spory při příjmu, neočekávané problémy s montáží a riziko nekonzistentních výrobních šarží.

9. Jak si můžete vybrat spolehlivého dodavatele?

Výběr dodavatele pro přesné soustružené titanové díly vyžaduje více než jen porovnávání jednotkových cen. Kupující by měli posoudit, zda výrobce rozumí aplikaci, dokáže vyrobit požadovanou geometrii a zda má kontrolní proces vhodný pro úroveň rizika projektu.

Vyhodnoťte relevantní výrobní zkušenosti

Zeptejte se, zda má dodavatel zkušenosti se specifikovanou jakostí titanu, podobnými rozměry dílů, požadovanými tolerancemi a objemy výroby. Zkušenosti s jiným kovem automaticky neprokazují ekvivalentní schopnosti v titanu.

Zkontrolujte inženýrskou komunikaci

Spolehlivý dodavatel by měl být schopen identifikovat nejasné požadavky na výkresy, prodiskutovat výrobní rizika a vysvětlit kompromisy mezi tolerancemi, výrobními metodami a náklady.

Porovnejte kompletní nabídky

Zajistěte, aby nabídky pokrývaly stejnou jakost materiálu, množství, požadavky na kontrolu, dokončovací operace, balení a dodací podmínky. Nižší počáteční cena může vyloučit důležité služby nebo předpokládat méně náročné specifikace.

Posoudit konzistenci výroby

U opakovaných objednávek prodiskutujte dokumentaci procesu, kontrolu změn, sledovatelnost šarže a způsob monitorování rozměrových odchylek. Konzistence se stává zvláště důležitou, když se komponenty používají v sestavách s omezenou vůlí nebo přísnými požadavky na výkon.

Spolupracujte s jasně definovaným výrobním partnerem

Při hodnocení Qingdao Tuoyuan Metal Products Co., Ltd. pro projekt titanových komponent by kupující měli poskytnout technický výkres, požadavky na materiál, cílové množství a očekávání kontroly, aby bylo možné před zadáním objednávky zkontrolovat specifické výrobní požadavky.

Stejně jako u jakéhokoli hodnocení dodavatelů ověřte příslušné možnosti obrábění, ujednání o získávání materiálu, dokumentaci kvality a závazky dodávek pro skutečný projekt, spíše než se spoléhat na obecné popisy produktů.

10. Jaké faktory ovlivňují výrobní náklady?

Cena titanových přesných soustružených dílů závisí na celém výrobním procesu, nejen na hmotnosti suroviny. Pochopení hlavních faktorů nákladů pomáhá týmům nákupu připravit užitečnější požadavky na cenovou nabídku a vyhnout se zbytečným výdajům.

Připravte si kompletní žádost o cenovou nabídku

Chcete-li získat smysluplné a srovnatelné nabídky, uveďte následující informace:

• 2D technický výkres a, pokud je k dispozici, 3D model.
• Přesná kvalita titanu a specifikace materiálu.
• Požadované tolerance, povrchová úprava a detaily závitu.
• Množství prototypu a očekávaný objem opakované objednávky.
• Inspekční zprávy, certifikáty a požadavky na sledovatelnost.
• Požadované dokončení, balení, místo dodání a cílové datum.

Úplné informace umožňují dodavatelům posoudit proveditelnost a identifikovat nákladové faktory před zahájením výroby. Snižuje také pravděpodobnost nedorozumění ohledně náhrad materiálu, rozsahu kontroly a očekávání dodávky.

11. Často kladené otázky

Závěr

Přesné soustružené titanové díly nabízejí cenné výhody, když výkon součásti závisí na poměru pevnosti k hmotnosti, odolnosti proti korozi, rozměrové přesnosti a spolehlivosti specifické pro aplikaci. Dosažení těchto výhod vyžaduje vhodný výběr materiálu, řízené CNC obrábění, realistické tolerance a kvalitní proces odpovídající zamýšlenému použití součásti.

Pro inženýrské týmy a profesionály v oblasti nákupu začíná nejúčinnější strategie získávání zdrojů jasnou technickou specifikací a informovaným srovnáním výrobní kapacity, požadavků na kontrolu, nákladů a závazků dodávek. Včasné řešení těchto faktorů může snížit zbytečné náklady a zlepšit konzistenci hotových součástí.
