Komponenty pro komplexní přesné obrábění: Jak poskytují spolehlivý výkon v náročných aplikacích?

Komponenty složitého přesného obrábění jsou vyráběné díly s komplikovanými obrysy, více vlastnostmi, úzkými tolerancemi nebo náročnými požadavky na povrch a materiál. Na rozdíl od jednoduchých soustružených nebo frézovaných dílů často vyžadují několik obráběcích operací, pokročilé CNC vybavení, specializované nástroje, sofistikované programování a přísnou kontrolu. Správný výrobní přístup může snížit problémy s montáží, zlepšit spolehlivost zařízení, prodloužit životnost součástí a udržet stálou kvalitu výroby. Porozumění výběru materiálu, tolerancím, možnostem obrábění, kontrole kvality, komunikaci a škálovatelnosti výroby je pro kupující zásadní, aby se vyhnuli nákladným chybám.

Obsah

1. Co jsou složité součásti pro přesné obrábění?
2. Proč jsou důležité pro moderní zařízení?
3. Kde se tyto komponenty běžně používají?
4. Jak se vyrábí složité komponenty pro přesné obrábění?
5. Které materiály lze obrábět?
6. Jaké výrobní výzvy by měli kupující očekávat?
7. Jak kontrola kvality zlepšuje spolehlivost součástí?
8. Jak mohou kupující hodnotit dodavatele obrábění?
9. Jaké faktory ovlivňují náklady na obrábění?
10. Často kladené otázky
11. Závěr

Co jsou složité součásti pro přesné obrábění?

Komplexní komponenty pro přesné obrábění jsou konstruované díly vyráběné podle náročných rozměrových, geometrických a funkčních požadavků. Komponenta může být považována za složitou kvůli její trojrozměrné geometrii, hlubokým dutinám, tenkým stěnám, protínajícím se dírám, neobvyklým obrysům, miniaturním prvkům, úzkým tolerancím nebo kombinaci několika procesů obrábění.

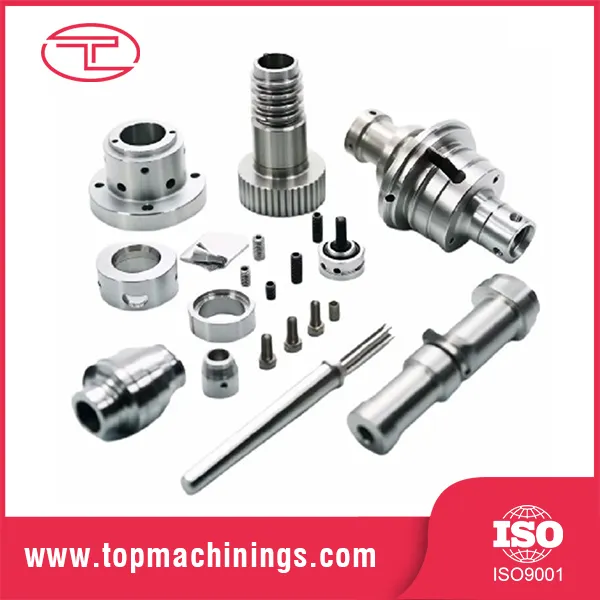

Typické příklady zahrnují přesná pouzdra, hřídele, rozdělovače, konzoly, konektory, součásti nástrojů, přípravky, těla ventilů, ozubená kola, lékařské komponenty a přizpůsobené mechanické sestavy. Mnohé z těchto dílů jsou vyráběny pomocí CNC frézování, CNC soustružení, obrábění švýcarského typu, víceosého obrábění, broušení, vrtání, závitování a dalších sekundárních procesů.

Cílem není jednoduše odstranit materiál z obrobku. Cílem je vytvořit hotovou součást, která bude konzistentně fungovat v rámci specifikací definovaných konstrukčním výkresem nebo 3D modelem.

Proč jsou důležité pro moderní zařízení?

Přesná součást může ovlivnit přesnost, stabilitu, bezpečnost a životnost celého stroje. I malá rozměrová odchylka může způsobit nadměrnou vůli, interferenci, vibrace, netěsnosti, nerovnoměrné zatížení nebo předčasné opotřebení, když je díl instalován ve vysoce výkonné sestavě.

Kde se tyto komponenty běžně používají?

Komplexní přesné obrábění je vhodné pro průmyslová odvětví, kde mechanický výkon závisí na přesných a opakovatelných dílech. Mezi běžné oblasti použití patří:

• Průmyslová automatizace:komponenty robotů, přesné přípravky, chapadla, montážní systémy a pohybové sestavy.
• Letectví:lehké konstrukční součásti, držáky, pouzdra a specializované mechanické díly.
• Lékařské vybavení:přesná pouzdra, nástroje, armatury a součásti vyžadující řízené rozměry.
• Automobilový průmysl:součásti související s motorem, části převodovky, prototypy, nástroje a specializované přípravky.
• Energetické vybavení:součásti ventilů, konektory, pouzdra a součásti vystavené náročným provozním prostředím.
• Elektronika a polovodičová zařízení:přesné rámy, držáky, komponenty pro řízení tepla a zakázkové mechanické díly.
• Průmyslové stroje:hřídele, válečky, ozubená kola, konzoly, desky, pouzdra a náhradní součásti.

Jak se vyrábí složité komponenty pro přesné obrábění?

Úspěšná výroba obvykle začíná dlouho předtím, než se řezný nástroj dotkne materiálu. Řízený pracovní postup pomáhá identifikovat problémy s vyrobitelností a předcházet drahým přepracováním.

1. Technická recenze:Výkresy, 3D modely, tolerance, specifikace materiálu, požadavky na povrch a kritické prvky jsou před výrobou přezkoumány.
2. Plánování vyrobitelnosti:Inženýři určují vhodné strategie obrábění, metody upínání obrobku, dráhy nástroje, řezné podmínky a sekvence procesů.
3. Příprava materiálu:Vybraná surovina je připravena podle požadovaných rozměrů a jakosti materiálu.
4. CNC obrábění:Frézování, soustružení, vrtání, vyvrtávání, závitování, kapsování, konturování a další operace jsou prováděny podle výrobního plánu.
5. Sekundární operace:V závislosti na aplikaci mohou díly vyžadovat broušení, odstraňování otřepů, leštění, tepelné zpracování, lakování, eloxování, pokovování nebo jiné dokončovací operace.
6. Inspekce:Kritické rozměry a funkční vlastnosti se měří pomocí vhodného kontrolního zařízení.
7. Finální příprava:Díly jsou vyčištěny, chráněny, zabaleny a připraveny k expedici dle požadavků zákazníka.

Které materiály lze obrábět?

Výběr materiálu by měl být založen spíše na provozním prostředí než na pohodlí samotného obrábění. Faktory jako pevnost, tvrdost, odolnost proti korozi, tepelné chování, hmotnost, elektrická vodivost a odolnost proti opotřebení mohou ovlivnit rozhodnutí.

Jaké výrobní výzvy by měli kupující očekávat?

Složité součásti vytvářejí více příležitostí pro výrobní variace než jednoduché součásti. Pochopení společných rizik umožňuje kupujícím řešit je před zahájením výroby.

• Dostupnost nástroje:Hluboké dutiny a úzké vnitřní prvky mohou ztěžovat přístup k řeznému nástroji.
• Upínání:Tenké stěny nebo nepravidelné tvary mohou vyžadovat pečlivě navržené příslušenství, aby se zabránilo deformaci.
• Tepelné zkreslení:Teplo vznikající při obrábění může ovlivnit rozměrovou stabilitu, zejména u obtížných materiálů.
• Opotřebení nástroje:Opotřebované řezné nástroje mohou během delších výrobních sérií postupně měnit rozměry a kvalitu povrchu.
• Více nastavení:Přemístění součásti mezi operacemi může způsobit odchylky zarovnání, pokud proces není pečlivě kontrolován.
• Požadavky na povrch:Přísné specifikace povrchové úpravy mohou vyžadovat další dokončovací procesy.
• Chování materiálu:Různé slitiny a plasty reagují odlišně na řeznou rychlost, rychlost posuvu, nástroje a chlazení.

Tyto problémy jsou důvodem, proč by se kupující měli vyvarovat hodnocení dodavatele pouze podle kotované ceny. Nízká počáteční nabídka se může prodražit, pokud špatné plánování procesu způsobí zmetkovitost, zpoždění, rozměrové nesrovnalosti nebo opakované kontroly.

Jak kontrola kvality zlepšuje spolehlivost součástí?

Kontrola kvality je zvláště důležitá pro složité součásti přesného obrábění, protože mnoho rozměrů se vzájemně ovlivňuje. Díl může mít jednotlivé kóty, které se zdají přijatelné, a přesto se nedaří správně sestavit, pokud geometrické vztahy nejsou řízeny.

U kritických dílů si mohou zákazníci také vyžádat inspekční zprávy, dokumentaci o kontrole prvního artiklu, materiálové certifikáty, záznamy o procesech nebo jiné dokumenty o kvalitě. Přesná dokumentace by měla odpovídat aplikačním a smluvním požadavkům komponenty.

Jak mohou kupující hodnotit dodavatele obrábění?

Výběr správného dodavatele vyžaduje více než jen kontrolu seznamů zařízení. Kupující by měli posoudit, zda výrobce rozumí konkrétním technickým požadavkům na součást a dokáže udržet kvalitu během celého výrobního cyklu.

Jasná komunikace je zvláště cenná, když má komponenta mnoho kritických funkcí. Schopný dodavatel by měl být ochoten diskutovat o otázkách vyrobitelnosti před výrobou, spíše než je zjišťovat po zahájení obrábění.

Jaké faktory ovlivňují náklady na obrábění?

Náklady na složité komponenty pro přesné obrábění závisí spíše na celkovém výrobním zatížení než na množství použitého surového materiálu. Kupující by měli zvážit následující faktory:

1. Materiál:Cena materiálu a obrobitelnost může výrazně ovlivnit výrobní náklady.
2. Geometrie:Složitější tvary obvykle vyžadují více času na programování, nástroje a obrábění.
3. Tolerance:Užší tolerance mohou vyžadovat pomalejší obrábění, další operace a větší kontrolu.
4. Povrchová úprava:Prémiové povrchové úpravy mohou vyžadovat broušení, leštění, lakování nebo jiné sekundární procesy.
5. Výrobní množství:Větší výrobní série mohou rozložit náklady na programování a nastavení mezi více dílů.
6. Inspekce:Vysoce kontrolované součásti mohou vyžadovat rozsáhlejší ověřování rozměrů.
7. Dokončení:Tepelné zpracování, pokovování, eloxování, potahování nebo jiné úpravy zvyšují celkové náklady.

Často kladené otázky

Závěr

Komplexní komponenty pro přesné obrábění poskytují rozměrovou přesnost a mechanickou konzistenci, kterou vyžaduje moderní zařízení. Jejich hodnota přesahuje jednotlivé díly: správně vyrobené komponenty mohou podporovat hladší montáž, stabilní provoz stroje, sníženou údržbu, lepší opakovatelnost a delší životnost.

Pro zákazníky odebírající tyto komponenty není nejdůležitějším faktorem samotná cena. Výběr materiálu, strategie obrábění, kontrola tolerance, schopnost kontroly, požadavky na konečnou úpravu, škálovatelnost výroby, komunikace a spolehlivost dodavatele by měly být hodnoceny společně.

Při výběru výrobního partnera jasně sdělte funkční požadavky aplikace a poskytněte úplné technické informace. Pro podniky, které hledají spolehlivý zdroj přizpůsobených kovových součástí a řešení přesného obrábění,Qingdao Tuoyuan Metal Products Co., Ltd.lze považovat za dodavatelskou variantu pro projekty vyžadující pečlivě vyrobené kovové díly.

Sdílejte své výkresy, 3D modely, specifikace materiálu, množství a požadavky na obrábění, abyste mohli svůj projekt podrobněji probrat.

Kontaktujte násprodiskutovat vaše složité komponenty pro přesné obrábění a požádat o vyhodnocení projektu.
