Co znamená kompletní CNC výrobní proces?

Od počátečního návrhu produktu a modelování CAD, přes programování CAM, nastavení stroje a skutečné obrábění až po konečnou kontrolu kvality a následné zpracování, zkoumá, jak se digitální přesnost a mechanická účinnost sbíhají při vytváření složitých kovových dílů.

Krok 1: Návrh produktu a tvorba výkresů CAD

VšeCNC výrobazačíná u požadavků zákazníka na produkt. Náš konstrukční tým používá CAD software ke kreslení přesných 2D technických výkresů a vytváření kompletních 3D modelů produktů, které položí základ pro konečný tvar hotového dílu.

Design pro kontrolu

Hodnotíme výkonnost surovin, přístupový prostor pro nástroje, obtížnost zpracování a výrobní náklady ve fázi návrhu, abychom se vyhnuli pozdějším problémům s výrobou.

Kompletní modelové standardy

3D modely musí plně zobrazovat všechny konstrukční prvky součásti.

Jasné technické značení

Všechny výkresy vyžadují vyznačené rozměrové tolerance, geometrické tolerance a požadavky na drsnost povrchu, aby je bylo možné použít během výroby.

Krok 2: Programování CAM a plánování procesu obrábění

CAM software funguje jako spojovací článek mezi konstrukčními soubory a CNC obráběcími stroji. Naši techničtí programátoři převádějí CAD modely na G-kód a M-kód, čitelný příkazový jazyk pro CNC zařízení.

Divize etap obrábění

U všech dílů oddělujeme hrubovací a dokončovací obrábění: hrubovací obrábění rychle odstraňuje přebytečný materiál, zatímco dokončovací obrábění zajišťuje přesnost a kvalitu povrchu.

Optimalizace řezného nástroje a dráhy

Vybíráme odpovídající řezné nástroje a navrhujeme nejkratší možné řezné dráhy, abychom zkrátili dobu chodu naprázdno a zvýšili celkovou efektivitu výroby.

Vlastní parametry řezání

Technici nastavují otáčky vřetena, rychlost posuvu, hloubku řezu a krok řezání přesně na základě materiálu a struktury součásti.

Předprodukční simulační test

Uvnitř softwaru spouštíme úplnou 3D simulaci řezání, abychom před odesláním programů do dílny zkontrolovali riziko kolize nástroje, nadměrného řezání a zlomení nástroje.

Krok 3: Nastavení stroje a příprava na místě

Před formálním řezáním dokončují operátoři dílny všechny fyzické nastavovací práce, aby odpovídaly digitálnímu programu.

Příprava nástroje

Operátoři připraví všechny požadované řezné nástroje, jak jsou uvedeny na procesním listu, změří délku a průměr každého nástroje a poté je správně namontují do zásobníku obráběcích strojů.

Upínání surovin

Svěráky, přítlačné desky nebo vlastní přípravky se používají k pevnému uzamčení polotovarů surového materiálu na pracovním stole, což zabraňuje posunu při vysokorychlostním řezání.

Nastavení nástroje a kalibrace původu

Systémy pracovních souřadnic (např. G54) jsou nastaveny tak, aby potvrzovaly nulový bod obrobku, takže stroj může přesně lokalizovat surovinu.

Nahrání programu

Plně ověřené bezchybné soubory G-kódu jsou nahrány do řídicího systému CNC stroje.

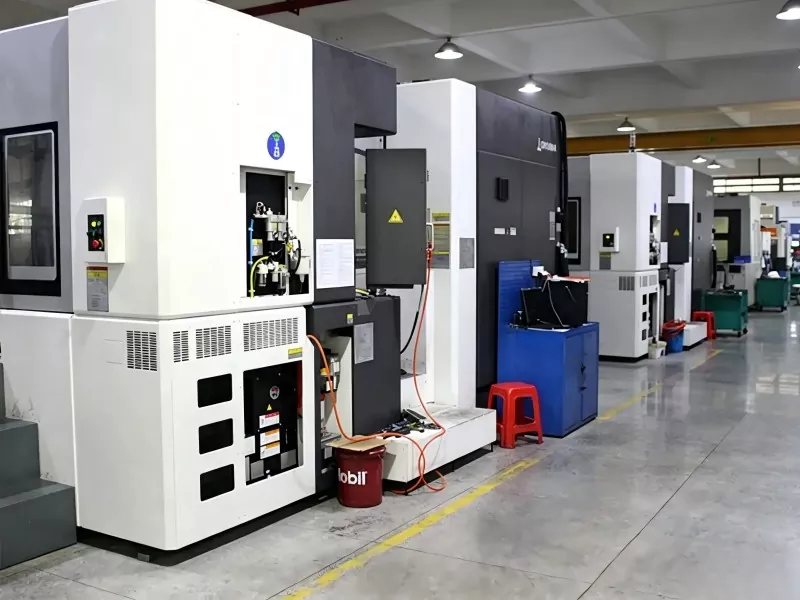

Krok 4: Automatické obrábění a monitorování v reálném čase

CNC stroj běží automaticky podle nahraného kódu a víceosé spojení dokončuje řezání materiálu. Operátoři neustále sledují celý běžící proces.

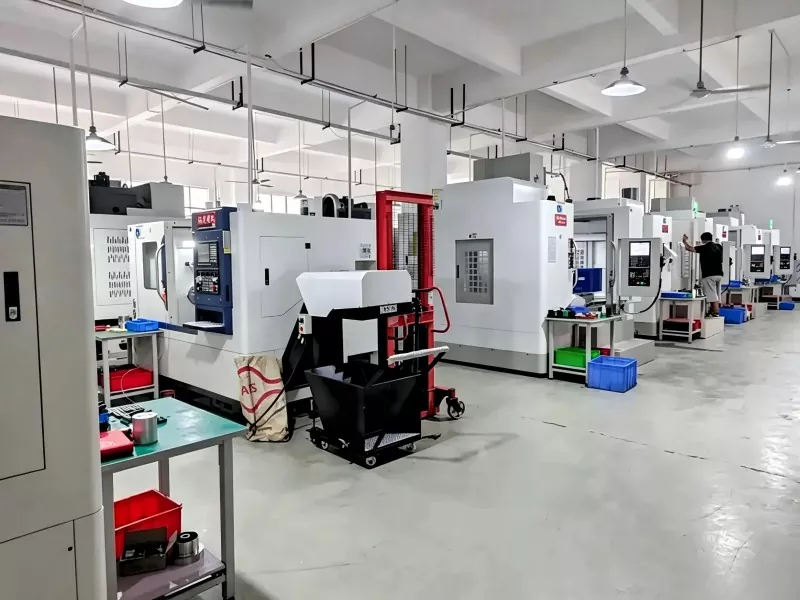

Běžné typy CNC obrábění

Frézování: Rotační řezné nástroje se pohybují proti pevným obrobkům, ideální pro složité rovné povrchy, dutiny a zakřivené 3D profily.

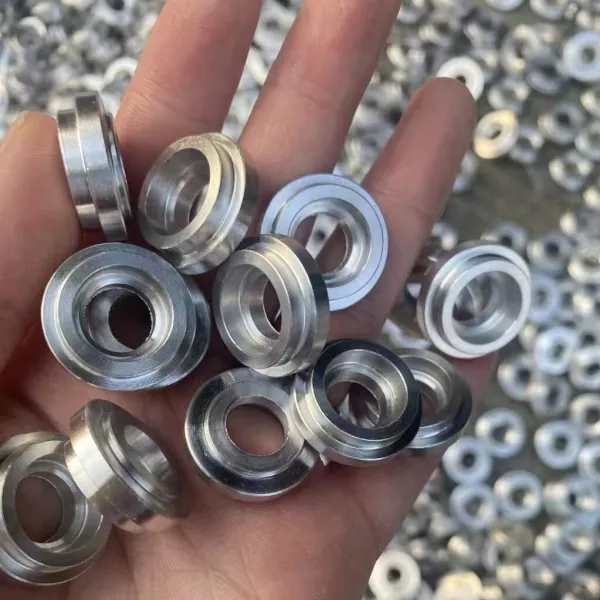

Soustružení: Surovinové polotovary se otáčejí při pohybu řezných nástrojů, používané pro rotační díly, jako jsou hřídele, kotouče a pouzdra (jako jsou naše mosazné lisovací vložky).

Vrtání a řezání závitů: Přesné vrtání otvorů a zpracování vnitřních závitů pro montáž spojovacích prvků.

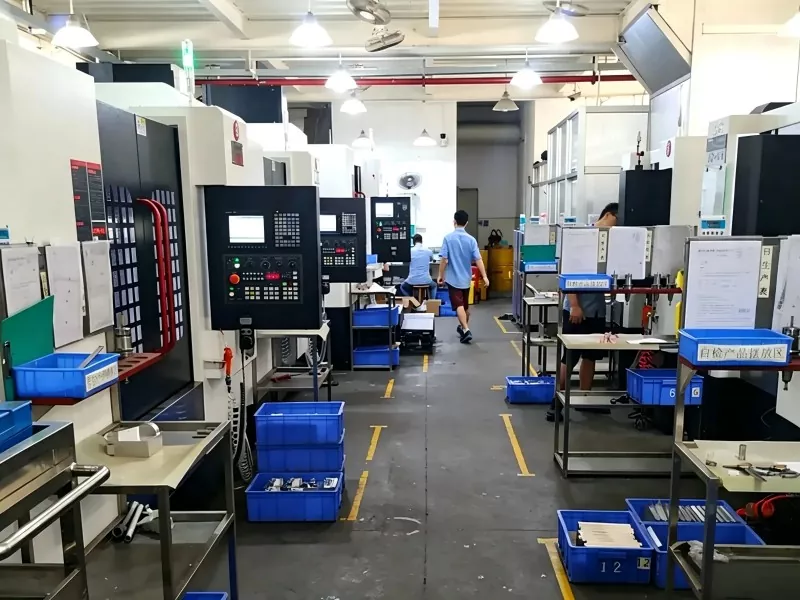

Klíčové monitorovací body na místě

Operátoři musí během výroby bedlivě sledovat tyto detaily:

Dostatek chladicí kapaliny plně pokrývající oblasti řezání

Známky opotřebení nástroje nebo vyštípnuté řezné hrany

Neobvyklé vibrace nebo drsný abnormální hluk ze stroje

Krok 5: Přesná kontrola a kontrola kvality

Jakmile je obrábění dokončeno, všechny díly projdou přísným QC testováním, aby se potvrdilo, že odpovídají všem výkresovým specifikacím.

Kontrola základních rozměrů

Pracovníci používají digitální posuvná měřítka, mikrometry a go/no-go měřidla pro rychlé ověření velikosti.

Vysoce přesné rozměrové testování

U souřadnicových měřicích strojů (CMM) a optických detektorů obrazu přesně testují geometrické tolerance u dílů s ultratolerancí nebo složitě zakřivených dílů.

Test povrchové úpravy

Testery drsnosti povrchu kontrolují hladkost povrchu, aby se odstranily zjevné stopy po nástroji a povrchové vady.

Krok 6: Následné zpracování a povrchová úprava

Díly, které projdou kontrolou kvality, procházejí sekundární úpravou, aby splňovaly standardy montáže a vzhledu.

Odstraňování otřepů

Ruční nářadí, leštící stroje nebo ultrazvuková zařízení odstraňují ostré otřepy a hrany, aby se zabránilo poškrábání a zajistila hladká montáž.

Čištění dílů

Veškerý řezný olej, kovové třísky a povrchové nečistoty jsou z každého obrobku zcela smyty.

Zakázková povrchová úprava

Nabízíme různé možnosti povrchové úpravy podle scénářů použití: pískování, galvanické pokovování, eloxování, černění, práškové stříkání a další pro antikorozní ochranu a dekorativní efekty.

Závěrečná kontrola a balení

Závěrečná úplná kontrola hotového zboží, antikorozní ošetření, montáž komponent a nárazuvzdorné balení pro odeslání.
