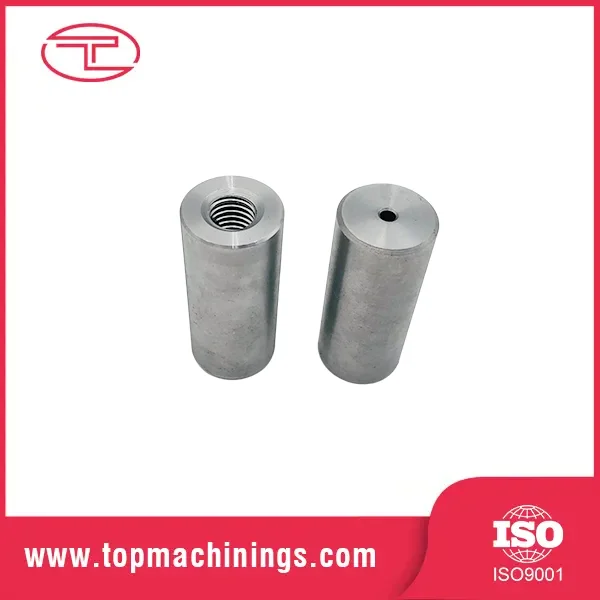

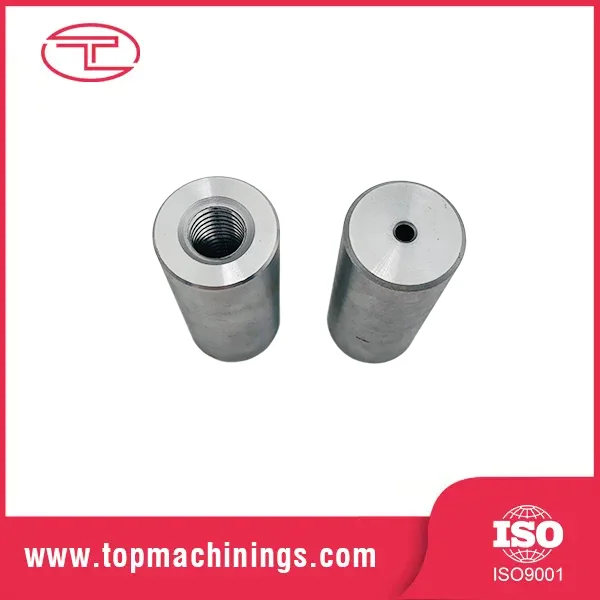

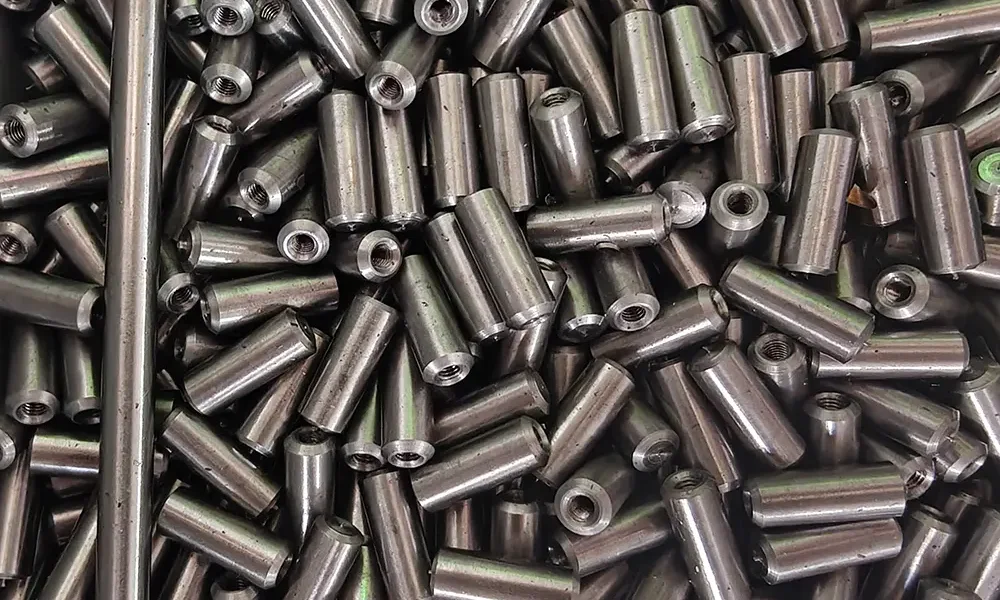

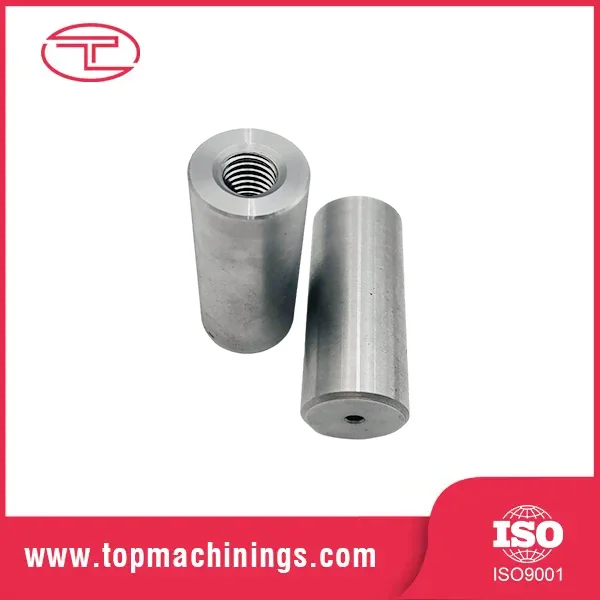

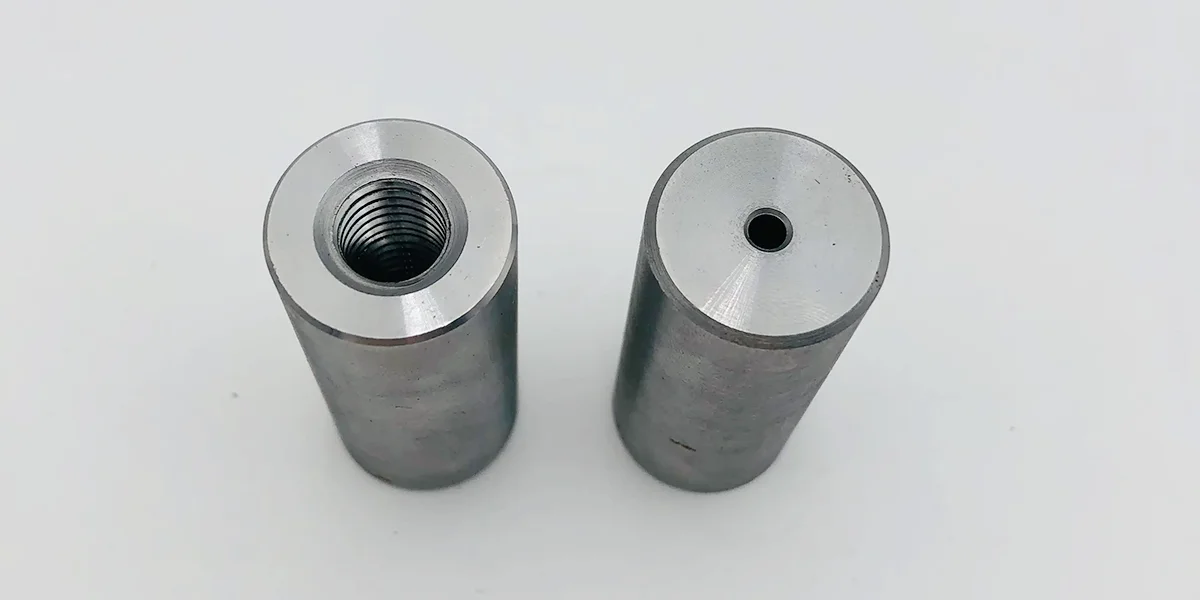

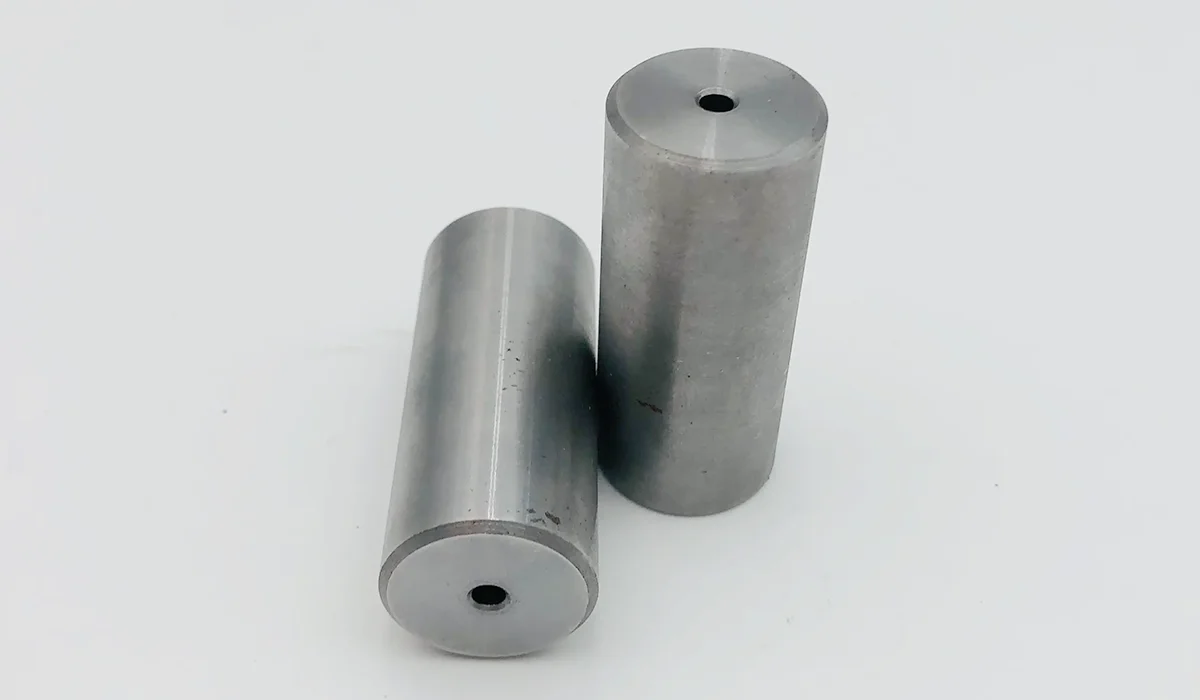

Přesné CNC závitové pouzdro

Přesné CNC závitové pouzdro je válcové pouzdro s přesně obrobenými závity na vnitřním nebo vnějším povrchu. Představte si to jako "závitovou vložku", která dává komponentě silné, vyměnitelné rozhraní závitu bez obrábění závitů přímo do mateřského dílu. Když se otvor se závitem odizoluje v měkkém hliníkovém pouzdře – klasický způsob selhání – pouzdro je součástí, která zachrání situaci.

Existují dvě hlavní rodiny: závitové vložky a objímková pouzdra. Oba požadují od strojírny totéž: kruhovitost, soustřednost a přesnost závitu měřenou v mikronech.

Konfigurace materiálů a závitů

Nerezová ocel (SUS303/304/316): odolnost proti korozi pro potravinářské, námořní a lékařské použití.

Legovaná ocel (4140/1045): vysoká pevnost s tepelným zpracováním pro aplikace s vysokým zatížením.

Mosaz (C3604/HPb59-1): vynikající obrobitelnost a přirozená mazivost pro přesná ložiska s CNC závitovými pouzdry.

Hliník (6061-T6/7075): lehký pro letecké a automobilové sestavy.

Tvary závitů: metrické (M3–M64), trubkové závity UNC/UNF, NPT a vlastní tvary podle výkresu.

Třídy: standardní 6H/6g, třídy přesnosti 5H/4h pro aplikace s interferenčním uložením.

Závit je řezán jednobodovým závitováním nebo frézováním závitů na CNC soustruzích s následným měřením průměru stoupání. U lisovaných vložek udržujeme vnější průměr na ±0,005 mm, takže pouzdro sedí se správným přesahem – dostatečně volné pro instalaci, dostatečně těsné, aby se nikdy neprotáčelo.

Specifikace produktu

Typické aplikace přesných CNC závitových pouzder

Jako výrobce a dodavatel přesných CNC závitových pouzder dodává Tuoyuan Metal pouzdra hromadně za ceny přímo z výroby pro:

Závitové vložky pro hliníková a plastová pouzdra v automobilovém průmyslu a elektronice.

Ložisková pouzdra a opotřebitelná pouzdra v čerpadlech, převodovkách a dopravnících.

Lokalizační pouzdra pro přípravky, přípravky a nástrojové desky.

Hydraulické a pneumatické součásti válců.

Otočné sestavy nábytku, spotřebičů a zařízení.

Letecké a obranné lehké sestavy.

Skutečný případ

Případová studie: Přesná CNC závitová mosazná pouzdra na zakázku

Průmysl: Elektronika a elektrická zařízení

Materiál: mosaz C36000

Proces: Švýcarské CNC soustružení, závitování a šestihranné frézování

Americký výrobce elektronických součástek potřeboval zakázková přesná CNC závitová pouzdra, která by sloužila jako antirotační vložky v plastových krytech. Díly vyžadovaly povrch bez otřepů, aby byla zajištěna snadná montáž šroubů bez poškození plastového pouzdra. Pomocí víceosých švýcarských CNC soustruhů jsme obráběli mosazná pouzdra s čistými závity a přesnými šestihrannými hlavami v jediném nastavení. Pro odstranění všech kovových hoblin byl proveden důkladný proces čištění ultrazvukem, po kterém následovala 100% optická kontrola závitu.

Výrobní proces

Každé pouzdro začíná technickou revizí: náš tým analyzuje váš 2D/3D výkres nebo vzorek, vybere jakost materiálu a naprogramuje optimální dráhy nástroje. U závitových vložek je kritickým parametrem lícování s přesahem – vypočítáme přesnou vnější průměr, abychom zaručili udržení bez nadměrného namáhání hostitelské části.

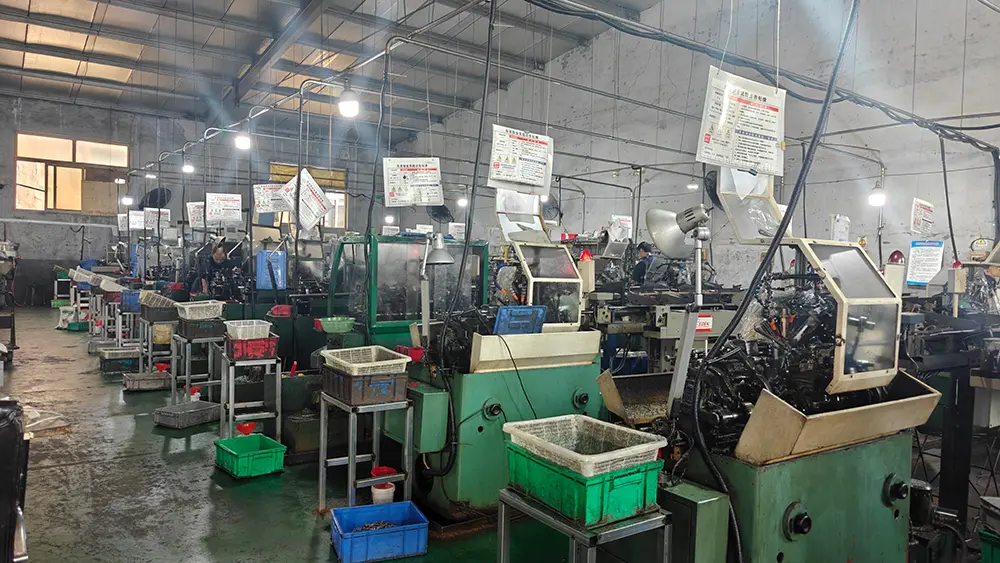

Obrábění probíhá na vysokorychlostních automatických CNC soustruzích s podavači tyčí. Soustružení, čelní soustružení, zapichování, vyvrtávání a řezání závitů se tam, kde je to možné, provádí v jednom upínacím cyklu – tento přístup s jediným nastavením zachovává soustřednost v rozsahu mikronů.

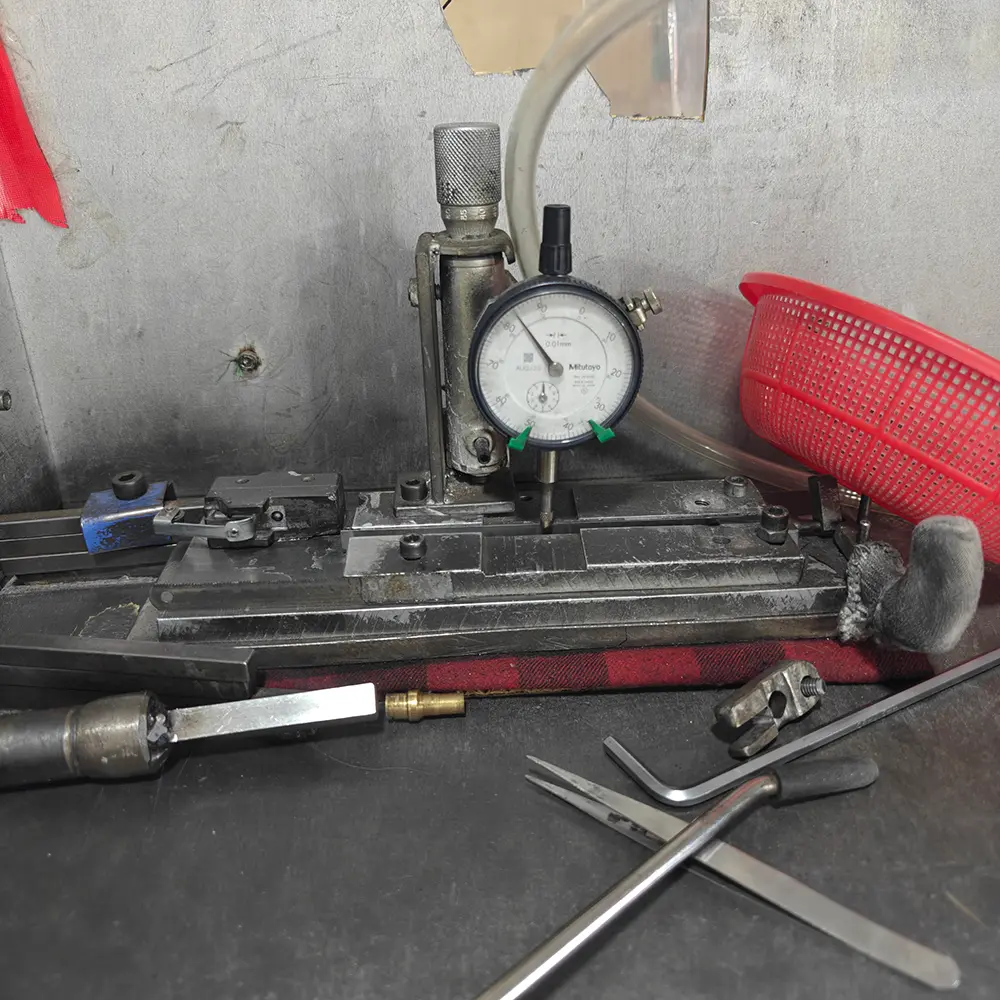

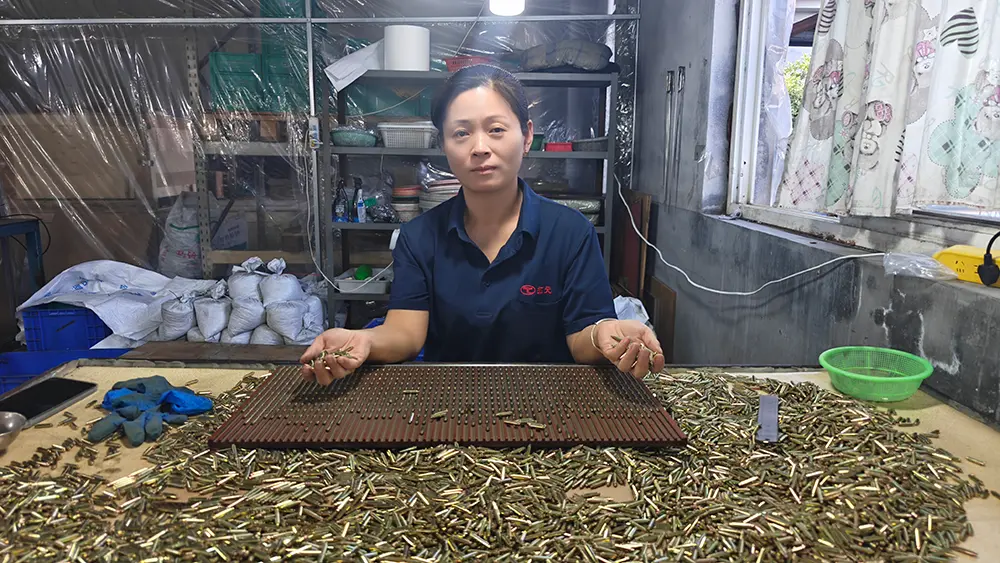

Po řezání závitů následuje 100% kontrola: měření závitové zástrčky/kroužku, optické třídění a ověření souřadnicového měřicího stroje na vzorkovaných dílech. Povrchová úprava (zinek, černění, nikl) je aplikována na našich vlastních linkách před finálním balením.

Proč si vybrat Tuoyuan Metal

Dekáda přesného obrábění Tuoyuan Metal má více než 10 let zkušeností s přesnými soustruženými díly a CNC obráběnými součástmi a slouží zákazníkům ve více než 20 zemích s 95% opakovaným nákupem. Když si u nás objednáte průchodky, spolupracujete s obchodem, který váš problém již vyřešil – mnohokrát.

Pouzdra jsou balena do antikorozního papíru, poly sáčků a exportních kartonů nebo dřevěných beden podle velikosti objednávky. Malé zásilky zasílají expresně (DHL/FedEx/UPS); hromadné objednávky zasílají po moři z přístavu Qingdao (FCL/LCL) nebo letecky. Dokumentace: Obchodní faktura, Balicí list, Konosament, Osvědčení o původu, Osvědčení o zkoušce materiálu. Pro přesné ceny CNC závitových pouzder, hromadné objednávky nebo cenovou nabídku kontaktujte náš exportní tým.

FAQ

Q1: Můžete obrábět pouzdra z mého výkresu nebo vzorku?

A1: Ano. Pošlete nám 2D/3D výkres (PDF, AI) nebo fyzický vzorek. Před hromadnou výrobou zkontrolujeme návrh, potvrdíme materiál a tolerance a zhotovíme předvýrobní vzorky pro vaše schválení.

Q2: Jakou toleranci můžete držet na závitech?

A2: Standardní třídy závitů 6H/6g podle ISO 965. Pro přesné aplikace můžeme držet závit 5H/4h s průměrem stoupání ověřeným kalibrovanými měřidly. Sdělte nám svůj požadavek na třídu.

Q3: Jak zaručujete kvalitu u velkých objednávek?

A3: Kontrola prvního artiklu s úplnou zprávou, poté měření v průběhu procesu a 100% optické třídění konečných rozměrů. Podporujeme také kontrolu třetí stranou před odesláním.

Q4: Můžete vyrobit tato přesná CNC závitová pouzdra na zakázkové velikosti a nestandardní stoupání závitů?

A4: Ano, plně přizpůsobíme vnější průměr, délku, tloušťku stěny a specifikace závitu podle vašich technických výkresů nebo vzorových dílů.

Q5: Mohu požádat o vzorky před zadáním objednávky hromadné výroby?

A5: Rozhodně. Můžeme poskytnout prototypové/předprodukční vzorky pro vaše funkční testování a ověření sestavy, než přistoupíte k výrobě v plném rozsahu.
