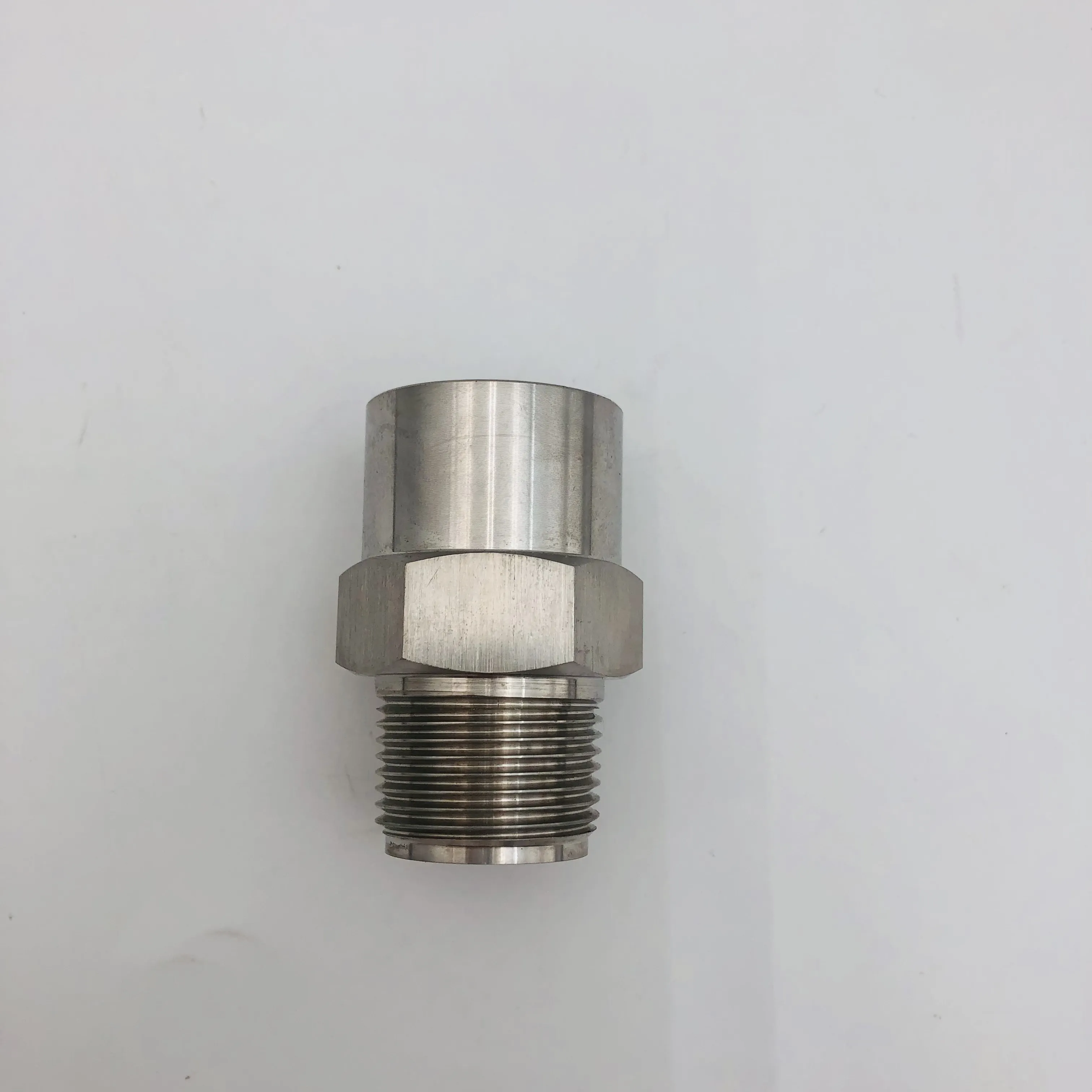

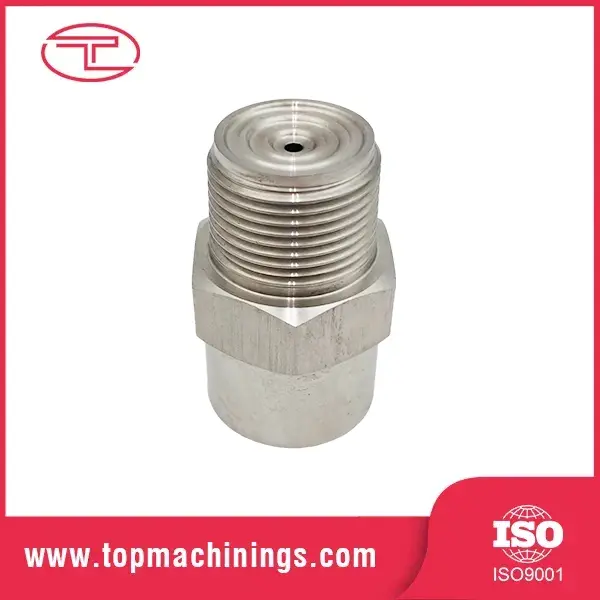

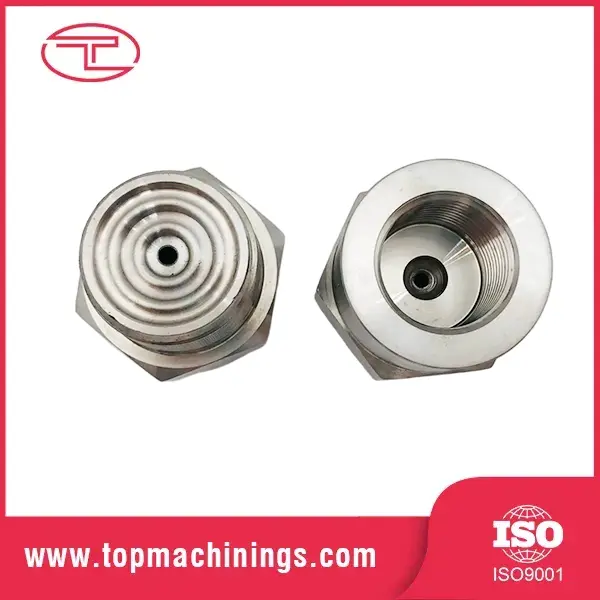

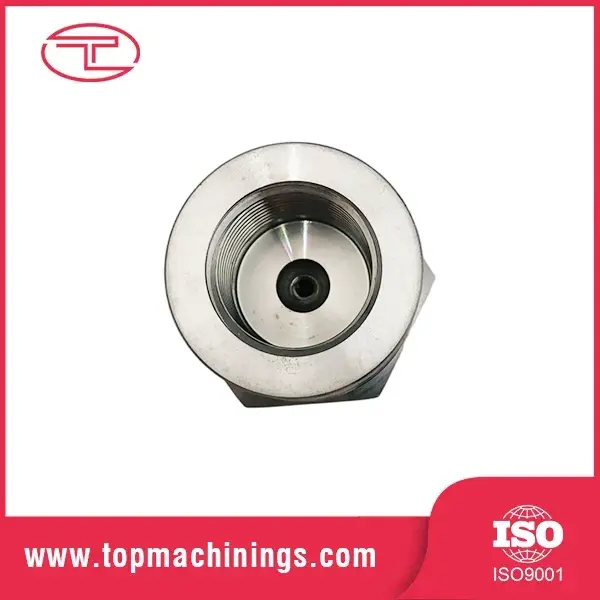

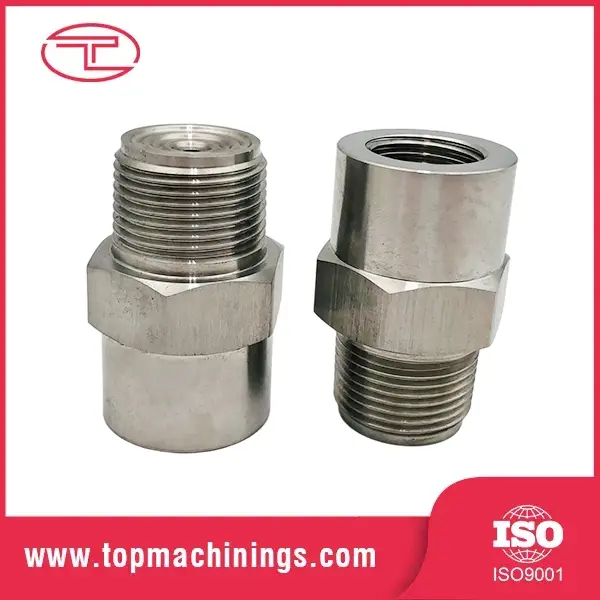

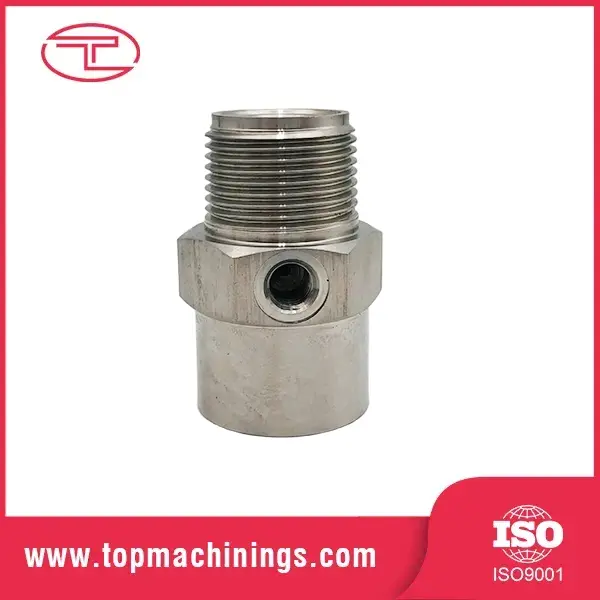

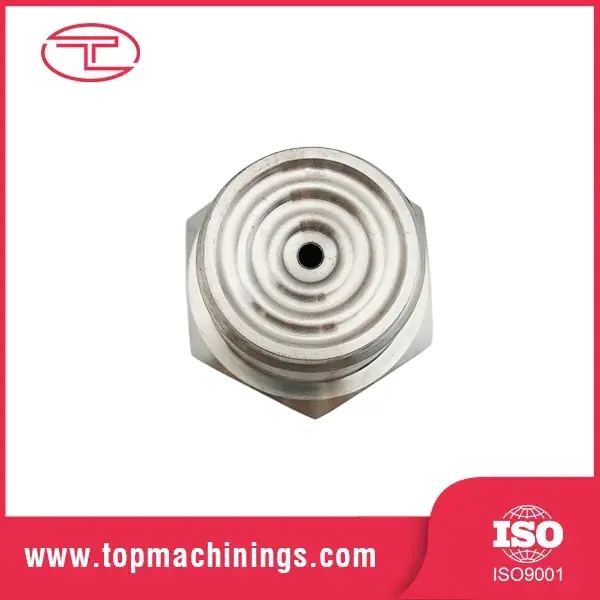

Nerezové trysky s plným kuželem

Přizpůsobené trysky z nerezové oceli s plným kuželem, které vyrábí společnost Tuoyuan, tvoří kompletní kruhový vzor stříkání. Unikátní struktura vnitřních lopatek a velké hladké vnitřní průchody zajišťují rovnoměrně rozložené střední až velké kapky vody při různých průtokech a provozních tlacích.

Odeslat dotaz

Popis výrobku

Nerezové trysky Tuoyuan s plným kuželem produkují plné kulaté kuželové spreje s úhly v rozmezí od 45° do 108°, které díky optimalizovaným vnitřním lopatkám a volným průtokovým cestám dodávají stabilní střední a velké kapky v širokém rozsahu průtoku a tlaku.

Standardní rozprašovací trysky s plným kuželem z nerezové oceli nabízejí přesné rozměry pro práci s celoplošným pokrytím.

Datový list

Velikost závitu	Průtokový kód	Otvor Dia. (mm)	Maximální volný průměr průchozího otvoru (mm)	0,5 baru	0,7 bar	1,5 baru	2 bary	3 bar	4 bary	5 bar	6 bar	7 bar	10 bar	Úhel 1,5 baru (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Princip a struktura práce

Rozprašovací trysky z nerezové oceli s plným kuželem poskytují stejnoměrný stříkací obraz po celém kruhu díky jedinečně navrženým vnitřním lopatkám nebo vířivé komoře.

Víření kapaliny: Poté, co kapalina vteče do trysky, vnitřní lopatky nebo vířivé součásti nutí kapalinu rotovat vysokou rychlostí.

Míchání a rozprašování: Vířící kapalina se mísí uvnitř komory trysky. Jakmile tekutina opustí otvor, prudká smyková síla a náhlý pokles tlaku rozbijí tekutinu okamžitě na malé jemné kapičky.

Rovnoměrné rozložení: Precizně tvarované lopatky zaručují konzistentní pokrytí prouděním napříč celým stříkacím kuželem, od vnějšího okraje až ke středu.

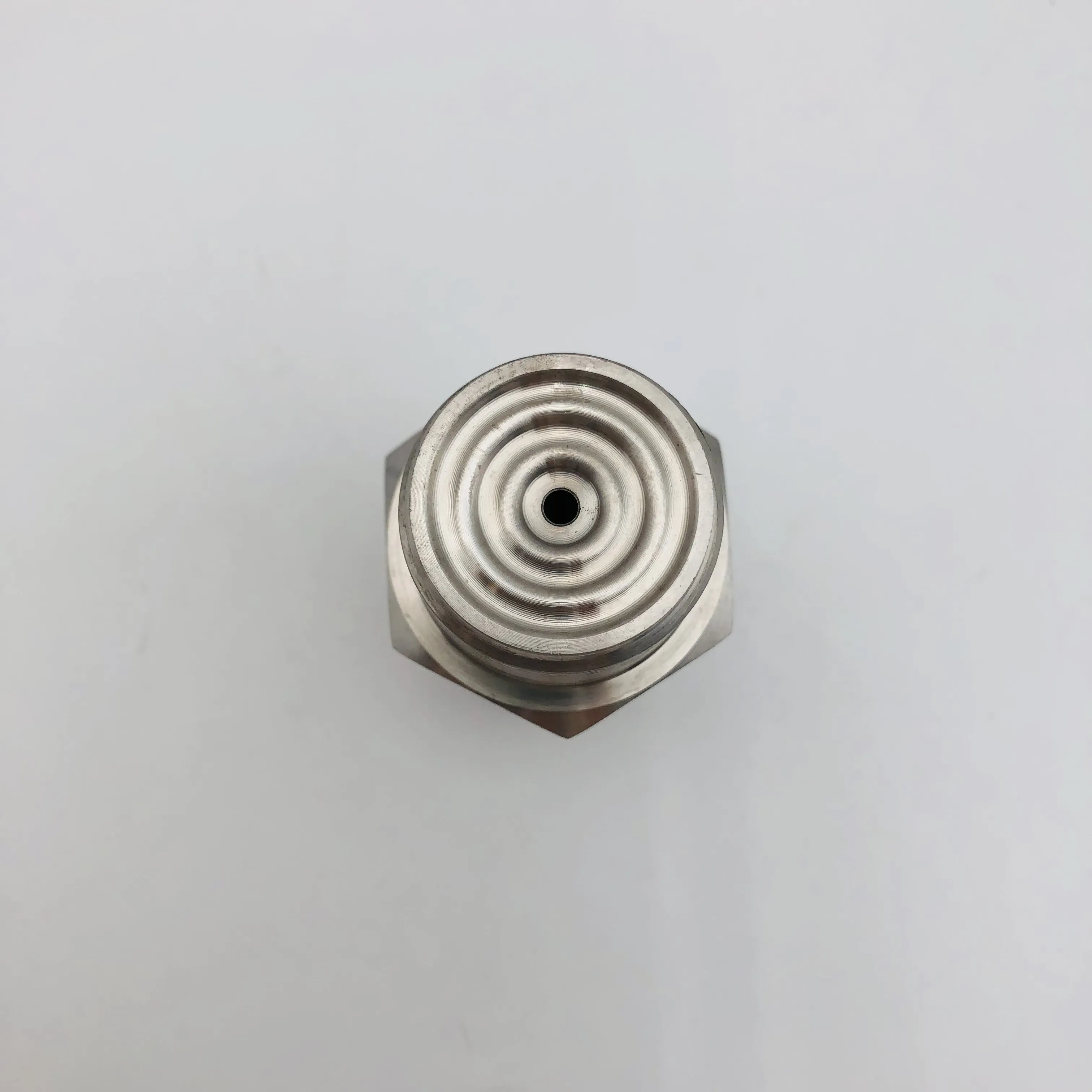

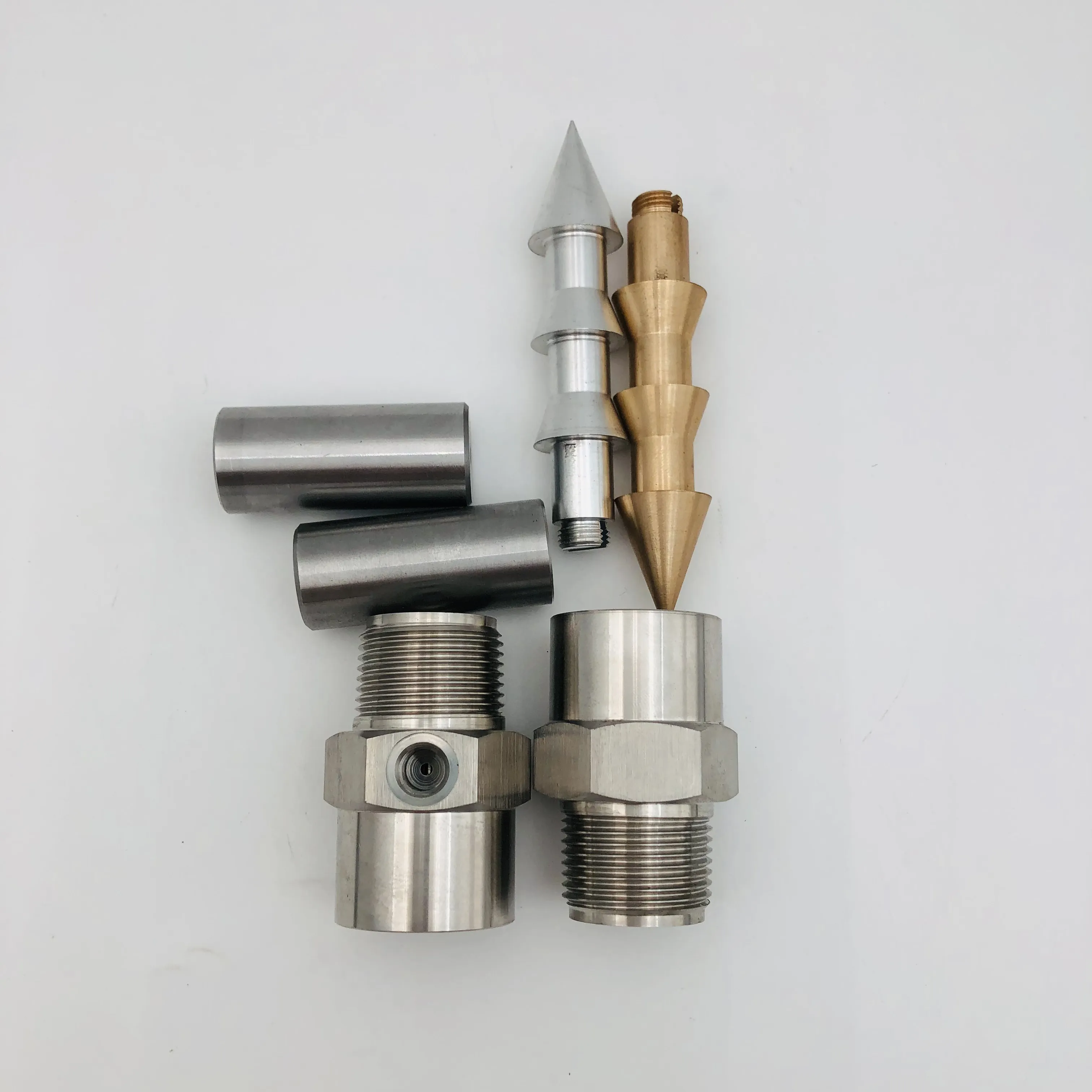

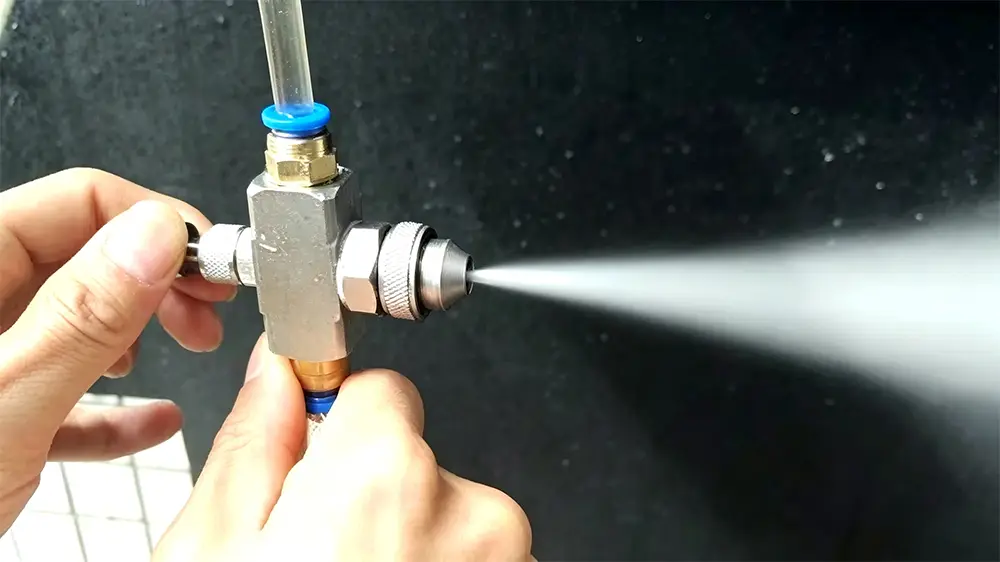

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Případové studie zákazníků a recenze skutečných kupujících

Pozadí projektu

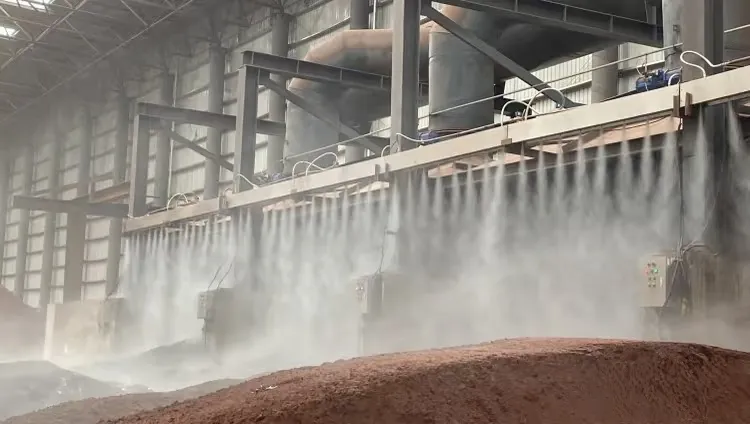

Velký místní kamenolom v jihovýchodní Asii čelil silnému znečištění prachem na drticích plochách, překládacích místech dopravníků, skladištích a nakládacích uličkách. Závod kdysi používal obyčejné litinové a plastové rozprašovací trysky pro potlačení prachu z mlhy. Tyto staré trysky měly zjevné nevýhody: snadné otěru smíšenou sedimentovou vodou, časté vnitřní ucpávání pískovým práškem, nerovnoměrně rozptýlený postřik, krátkou životnost a časté odstávky výměny. Kromě toho nadměrný plovoucí prach nevyhověl místním normám kontroly životního prostředí, což přineslo každodenní omezení výroby.

Vlastní řešení, které jsme poskytli

Závod použil naše trysky z nerezové oceli SUS304 a SUS316 s plným kuželem pro celoplošnou renovaci. Přizpůsobili jsme středotlaké širokoúhlé modely s plným kuželem pro pevné mlhové tyče, postřikování v dílně a uzavřená potrubí na potlačení prachu s dopravníkovým pásem.

Zákaznická recenze

"Dříve jsme testovali mnoho levných rozprašovacích trysek, většina se během jednoho týdne zablokuje pískovým bahnem. Tato nerezová tryska s plným kuželem funguje perfektně na našem výstupním postřikovacím systému drtiče. Pokrytí kuželového postřiku je plné, mlha rovnoměrná, téměř se neucpává ani při použití cirkulující vody z továrny. Méně práce na údržbě, stabilní provoz po celý den. Hodný nákup ve velkém pro potlačení prachu z lomu."

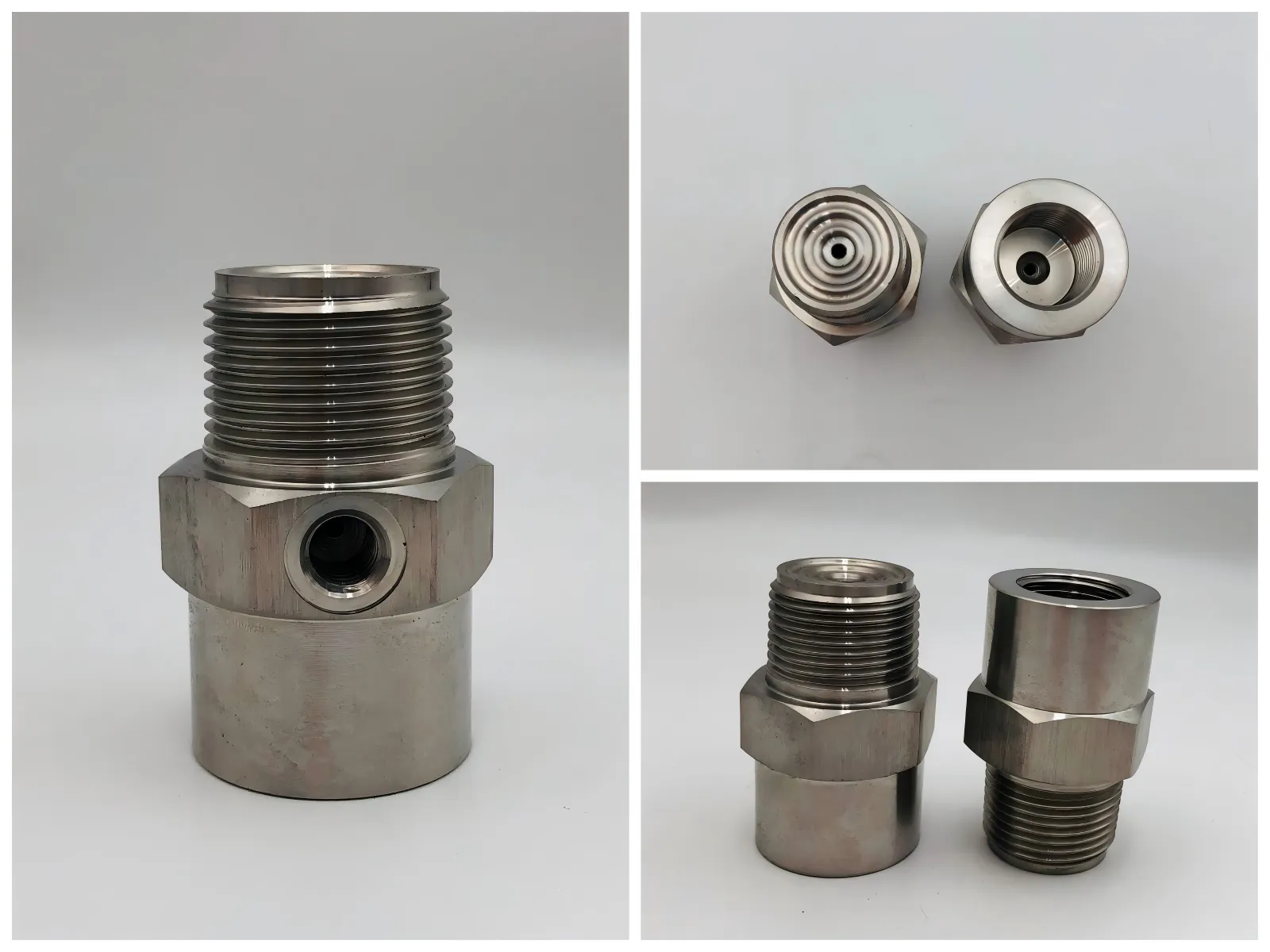

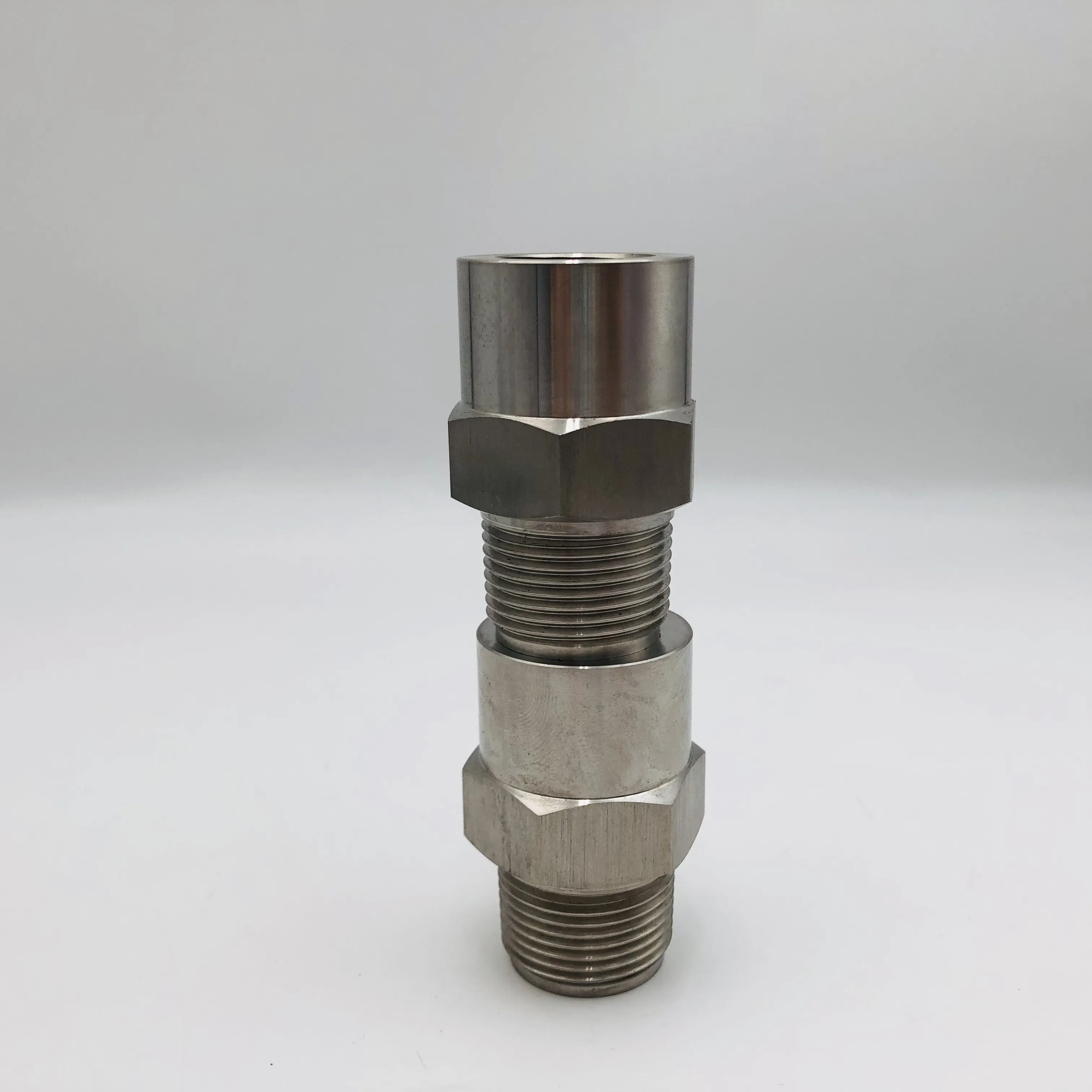

Ukázkový displej

Parametr produktu

Název produktu	Nerezové trysky s plným kuželem
Materiály	304, 316, 316L, mosaz
Průtok	Přizpůsobené
Stříkací úhel	Přizpůsobené
Styl	Velikost závitu
BB trysky s plným kuželem	1/8”-2”
HH trysky s plným kuželem	1/8”-2”
Rozprašovací trysky GG s plným kuželem	1/8”-3/4”
Trysky SJV-B s plným kuželem	1/8”-3/4”

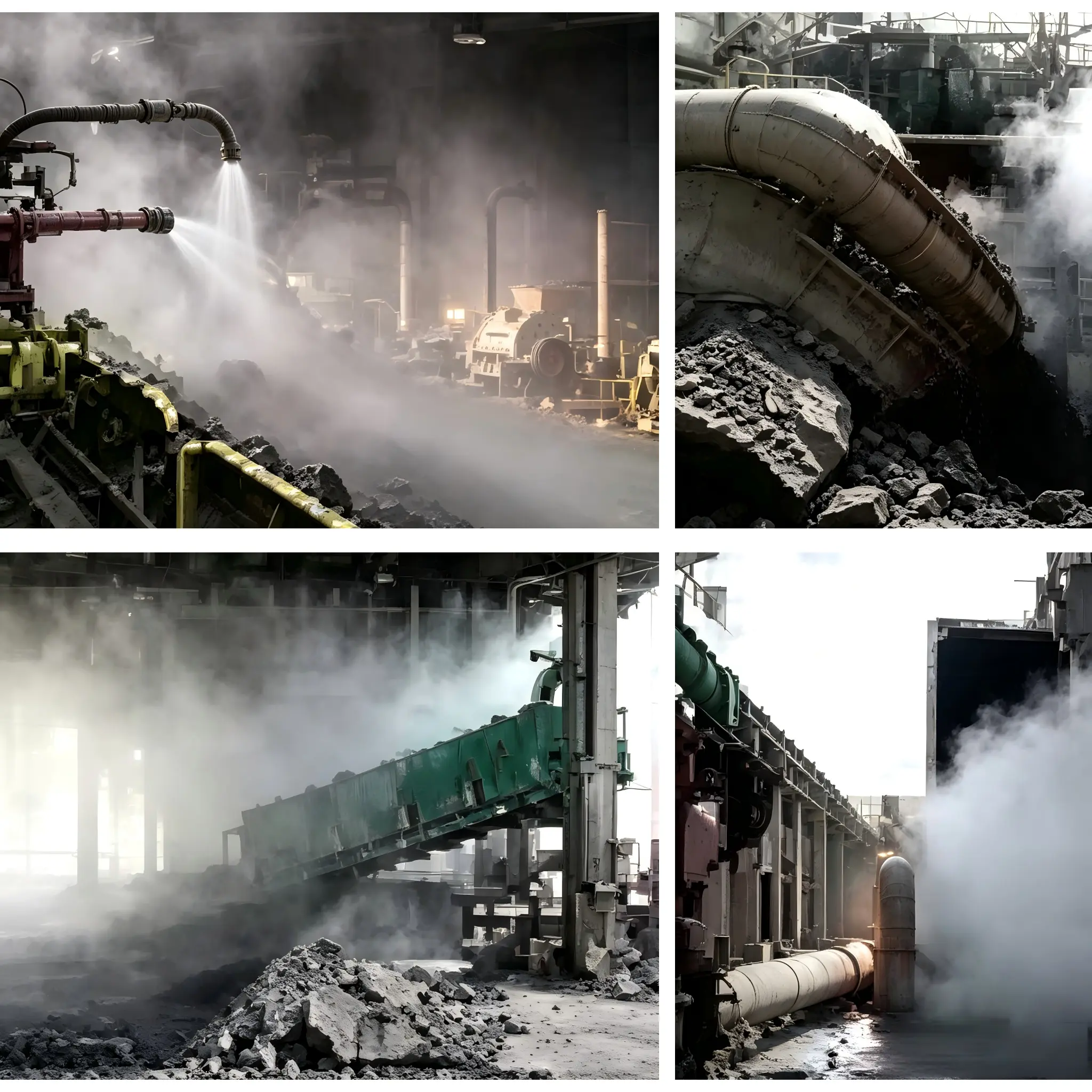

Aplikace stříkacích trysek s plným kuželem z nerezové oceli

1. Pískovny a štěrkopísky vytvářejí během procesu výroby písku a drcení velké množství plovoucího prachu. Rozprašovací trysky z nerezové oceli s plným kuželem potlačují emise rozprašováním husté jemné vodní mlhy do vzduchu. Následně tyto prachové částice padají vlivem gravitace, čímž se dosahuje vysoce účinného potlačení prachu u zdroje.

2. Zařízení na zpracování obilí a oleje snadno akumulují hořlavý organický prach během vykládání materiálu, přepravy a čištění. Atomizační systém přesně rozprašuje mikro-vodní mlhu v místech přenosu materiálu. Tato operace účinně snižuje potenciální riziko výbuchu prachu v továrně.

3. Procesy tavení a spékání v metalurgických závodech vytvářejí obrovské množství toxického prachu a vysokoteplotních spalin. Vysokotlaké trysky s plným kuželem z nerezové oceli účinně myjí dílenské vybavení, chladí horké pece a potlačují prašnost prostředí. Rovnoměrně rozmístěné kapky zvětšují kontaktní plochu plyn-kapalina, což výrazně urychluje neutralizaci škodlivých plynů.

4. Lomy čelí silnému znečištění prachem během povrchových odstřelů, vrtání hornin a prosévání kameniva. Nerezové trysky s plným kuželem potlačují rozšířený prach, eliminují pěnu z odpadní vody a rychle ochlazují horké suroviny. Tento všestranný systém trysek také slouží jako vysoce účinný hasicí nástroj k hašení náhlých požárů.

FAQ

Otázka 1: Co přesně definuje trysky s plným kuželem z nerezové oceli a jak vypadá jejich vzor?

A1: Tato tryska s pevným kuželem používá vnitřní lopatky nebo vířivou komoru k rozbití kapaliny na jemnou mlhu.

Q2: Jaké jsou primární proměnné, které určují velikost kapiček v těchto tryskách?

A2: Provozní tlak, průměr otvoru a viskozita kapaliny určují velikost kapiček. Vyšší tlaky protlačují kapalinu otvorem rychleji, což vede k jemnějšímu rozprášení.

Q3: Nerezová ocel a mosaz. jak vybrat ten správný materiál?

A3: Nerezová ocel (304/316L) odolává extrémnímu teplu, opotřebení a vysokému tlaku, díky čemuž je průmyslovým standardem pro metalurgické závody.

Mosaz nabízí hladké obrábění a slušný výkon pro nákladově citlivá, nekorozivní nastavení, jako je obecné chlazení nebo protipožární ochrana.
