Co jsou složité přesně soustružené díly a jak zlepšují výkon součástí?

Komplexní přesně soustružené dílyjsou konstruované součásti vyráběné pokročilými soustružnickými procesy pro dosažení náročné rozměrové přesnosti, opakovatelnosti, kvality povrchu a geometrické složitosti. Jsou široce používány v automatizaci, strojních zařízeních, automobilových systémech, elektronice, lékařských zařízeních, hydraulických systémech a dalších aplikacích, kde běžné standardní komponenty nemusí poskytovat požadované přizpůsobení nebo výkon. Tato příručka vysvětluje jejich strukturu, výrobní proces, možnosti materiálu, tolerance, povrchové úpravy, požadavky na kontrolu, úvahy o návrhu a postupy při získávání zdrojů, což pomáhá inženýrům a nákupním týmům snížit výrobní rizika a vybrat vhodné výrobní řešení.

Obsah

1. Co jsou složité přesně soustružené díly?
2. Co dělá soustruženou součást složitou?
3. Jak se vyrábí složité přesně soustružené díly?
4. Jaké materiály lze použít?
5. Jak se kontroluje přesnost a tolerance?
6. Proč záleží na povrchové úpravě?
7. Jak se přesně soustružené díly kontrolují?
8. Jak by měli inženýři navrhovat tyto komponenty?
9. Kde se používají složité a přesně soustružené díly?
10. Co by měli kupující hledat u výrobního partnera?
11. Často kladené otázky
12. Závěr

Co jsou složité přesně soustružené díly?

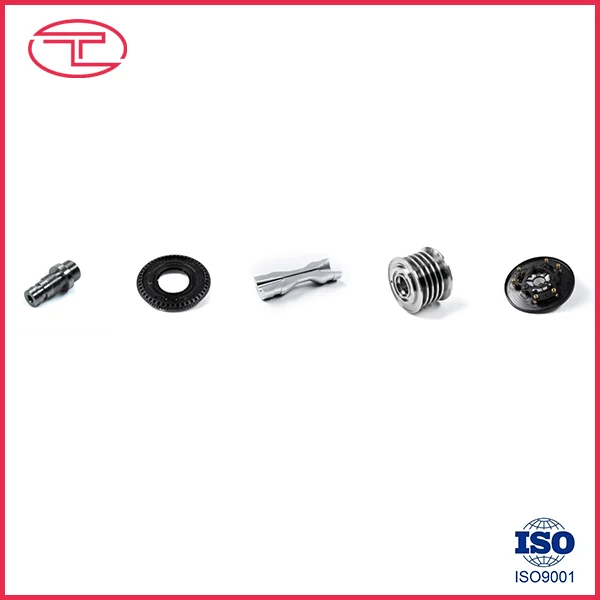

Komplexní precizně soustružené díly jsou zakázkově opracované součásti vyráběné primárně otáčením obrobku, zatímco řezné nástroje odebírají materiál, aby se vytvořily přesné válcové, kuželové, závitové, drážkované nebo tvarované prvky. Na rozdíl od jednoduchých hřídelí nebo pouzder mohou složité soustružené součásti kombinovat několik obráběcích operací a složité geometrie v rámci jediné součásti.

Typické vlastnosti zahrnují různé průměry, vnitřní otvory, jemné závity, drážky, osazení, kužely, křížové otvory, drážky, zkosení, rádiusy a speciálně profilované povrchy. Pokročilá CNC soustružnická centra mohou integrovat soustružení s vrtáním, závitováním, frézováním a dalšími operacemi, což umožňuje vyrábět více funkcí s menším počtem nastavení.

Pro kupující není hodnota složité přesné soustružené součásti pouze malá rozměrová tolerance. Skutečným cílem je konzistentní výkon, když je díl smontován do většího mechanického systému. Rozměrová přesnost, soustřednost, stav povrchu, vlastnosti materiálu a opakovatelnost – to vše musí spolupracovat.

V praktické výrobě závisí dosažitelné tolerance na materiálu, geometrii, stavu stroje, nástrojích, uchycení obrobku, stabilitě procesu a metodě kontroly. Publikované reference obrábění běžně ukazují obecné CNC soustružení kolem ±0,05 mm, zatímco u vybraných prvků mohou být možné užší tolerance kolem ±0,01 mm nebo méně, pokud je proces vhodně navržen. :contentReference[oaicite:0]{index=0}

Co dělá soustruženou součást složitou?

Součást se stává technicky složitou, když její geometrie nebo funkční požadavky vyžadují větší řízení procesu než běžné soustružení. Složitost může pocházet z množství prvků, jejich vzájemného vztahu nebo obtížnosti udržení přesnosti během výroby.

Složitost by proto měla být hodnocena z funkčního hlediska. Součást s mnoha viditelnými znaky není nezbytně náročná na výrobu, zatímco relativně malá součást může být velmi náročná, pokud obsahuje kritický otvor, požadavek na těsné házení nebo obtížný materiál.

Jak se vyrábí složité přesně soustružené díly?

Spolehlivý výrobní proces začíná dříve, než stroj začne řezat. Ke konečnému výsledku přispívá technická kontrola, ověření materiálu, plánování procesu, výběr nástrojů, obrábění, kontrola a dokončovací práce.

Recenze inženýrství a kreslení

Výrobní tým nejprve prostuduje technický výkres, 3D model, specifikaci materiálu, požadavky na tolerance, závity, povrchové úpravy, tepelné zpracování a další speciální pokyny.

Tato fáze může identifikovat potenciální výrobní problémy před zahájením výroby. Například zbytečně úzké tolerance na nefunkčních površích mohou zvýšit požadavky na obrábění a kontrolu, aniž by se zlepšila skutečná funkce součásti.

Příprava materiálu

Tyčinka nebo jiná surovina se vybírá podle schválené specifikace. Materiálové certifikáty mohou být vyžadovány pro aplikace, kde je důležitá sledovatelnost.

CNC soustružení

Obrobek je bezpečně držen, zatímco CNC řízené nástroje provádějí operace, jako je čelní soustružení, hrubovací soustružení, dokončovací soustružení, vyvrtávání, řezání závitů, zapichování a srážení hran. Pokud součást vyžaduje další frézovací nebo vrtací funkce, lze použít živé nástroje nebo frézovací soustružnické zařízení.

Sekundární operace

Některé součásti vyžadují po otočení další operace. V závislosti na kresbě se může jednat o broušení, leštění, tepelné zpracování, odjehlování, pokovování, eloxování, pasivaci nebo jiné povrchové úpravy.

Kontrola a závěrečné ověření

Kritické rozměry jsou kontrolovány podle výkresu. V závislosti na požadavcích projektu mohou výrobci použít mikrometry, měřidla, optická měřicí zařízení, systémy CMM nebo jiné přesné kontrolní přístroje.

Výrobní sekvence je důležitá, protože každé další nastavení může přinést příležitost pro variaci zarovnání. Moderní soustružnicko-frézovací zařízení může snížit počet nastavení pro některé složité součásti, a tím snížit potenciální chyby při přemisťování. :contentReference[oaicite:1]{index=1}

Jaké materiály lze použít?

Výběr materiálu přímo ovlivňuje řezné chování, opotřebení nástroje, tvorbu tepla, rozměrovou stabilitu, odolnost proti korozi, hmotnost, pevnost a konečný aplikační výkon.

• Nerez:Vhodné pro aplikace vyžadující odolnost proti korozi a mechanickou odolnost.
• uhlíková ocel:Společné pro obecné mechanické součásti, hřídele, kolíky a průmyslový hardware.
• Legovaná ocel:Užitečné tam, kde je vyžadována vyšší pevnost, odolnost proti opotřebení nebo schopnost tepelného zpracování.
• Hliník:Lehký a obrobitelný, takže je vhodný pro montáže citlivé na hmotnost.
• Mosaz:Často se volí pro armatury, konektory, elektrické komponenty a aplikace vyžadující dobrou obrobitelnost.
• Měď:Používá se, když je důležitá elektrická nebo tepelná vodivost.
• Technické plasty:Materiály jako POM, PEEK, PTFE a nylon lze soustružit pro speciální aplikace s nízkou hmotností, nízkým třením nebo chemicky odolné aplikace.

Materiál by nikdy neměl být vybírán pouze podle pohodlí obrábění. Inženýři by měli zvážit provozní teplotu, zatížení, vystavení korozi, opotřebení, chemickou kompatibilitu, elektrické požadavky a vlastnosti protilehlých součástí.

Jak se kontroluje přesnost a tolerance?

Přesnost je řízena interakcí schopností stroje, nástrojů, programování, držení obrobku, stability materiálu, podmínek prostředí a kontroly.

Mezi běžně kontrolované vlastnosti patří:

• Vnější průměr a vnitřní průměr
• Délka dílu
• Kulatost
• Válcovitost
• Soustřednost nebo házivost
• Rozměry závitu
• Umístění otvoru
• Geometrické vztahy mezi funkčními plochami

Například hřídel může vyžadovat řízený průměr pro sedlo ložiska, zatímco jeho nefunkční vnější povrch může používat méně omezující toleranci. Tento přístup umožňuje výrobním zdrojům zaměřit se na rozměry, které skutečně ovlivňují montáž a výkon.

Odkazy na průmyslové obrábění zdůrazňují, že toleranční schopnost závisí spíše na geometrii a podmínkách procesu než na jediném univerzálním čísle. :contentReference[oaicite:2]{index=2}

Proč záleží na povrchové úpravě?

Povrchová úprava je více než požadavek na vzhled. Může ovlivnit tření, opotřebení, těsnění, kontakt ložisek, kluzné chování, ochranu proti korozi a výkon montáže.

Běžné požadavky na povrchovou úpravu soustružených součástí zahrnují přibližně Ra 3,2 μm pro mnoho obecně obráběných povrchů, Ra 1,6 μm pro hladší funkční povrchy a Ra 0,8 μm nebo méně pro vybrané přesné aplikace. Náročnější povrchové úpravy mohou vyžadovat broušení nebo leštění spíše než samotné soustružení. :contentReference[oaicite:3]{index=3}

Z tohoto důvodu by měli inženýři určit, které povrchy jsou skutečně funkční. Ložiskový čep, těsnicí plocha nebo kluzné rozhraní mohou vyžadovat jinou povrchovou úpravu než vnější vůli.

• Funkční povrchy:Specifikujte požadovanou povrchovou úpravu podle provozních podmínek.
• Těsnící plochy:Zvažte jak drsnost, tak povrchové vady.
• Kluzné plochy:Zvažte tření a opotřebení.
• Kosmetické povrchy:Definujte očekávání vzhledu odděleně od funkčních požadavků.

Jak se přesně soustružené díly kontrolují?

Kontrola by měla být napojena přímo na technický výkres. Měření všech možných charakteristik stejnou metodou není vždy nutné; plán kontrol by se měl zaměřit na kritické rozměry a funkční požadavky.

Komplexní proces kontroly kvality může zahrnovat:

1. Ověření příchozího materiálupro potvrzení specifikovaného materiálu.
2. Kontrola prvního kusupro ověření výrobního procesu před sériovou výrobou.
3. Průběžné měřeník identifikaci rozměrového posunu během výroby.
4. Konečná kontrola rozměrůproti požadavkům na kreslení.
5. Ověření povrchové úpravypro určené funkční oblasti.
6. Kontrola závitupomocí vhodných měřidel nebo měřicího zařízení.
7. Dokumentacejako jsou rozměrové zprávy, pokud to zákazník požaduje.

U vysoce náročných dílů může souřadnicový měřicí stroj nebo optický měřicí systém poskytnout komplexnější ověření rozměrů. Kontrolní zprávy a dokumentace prvního článku mohou také pomoci nákupním a inženýrským týmům zajistit konzistenci výroby.

Jak by měli inženýři navrhovat tyto komponenty?

Dobrý design je jedním z nejúčinnějších způsobů, jak zlepšit vyrobitelnost bez kompromisů ve funkci.

• Jasně identifikujte kritické rozměry a funkční povrchy.
• Vyvarujte se použití extrémně přísných tolerancí na každý rozměr.
• Kdykoli je to praktické, použijte standardní specifikace závitů.
• Zajistěte vhodné poloměry a zkosení tam, kde to přístup nástroje vyžaduje.
• Zvažte tloušťku stěny a možnost deformace.
• Specifikujte drsnost povrchu pouze tam, kde slouží funkčnímu účelu.
• Jasně definujte třídy materiálu.
• Identifikujte požadavky na tepelné zpracování a povrchovou úpravu.
• Poskytujte kompletní 2D výkresy a přesné 3D modely, pokud jsou k dispozici.

Jedním z praktických principů je navrhnout kolem funkce spíše než maximální teoretickou přesnost. Výrobní reference neustále uvádějí, že zbytečné úzké tolerance mohou prodloužit dobu obrábění, požadavky na kontrolu a složitost výroby. :contentReference[oaicite:4]{index=4}

Kde se používají složité a přesně soustružené díly?

Protože soustružení je zvláště vhodné pro rotační a válcové geometrie, objevují se v mnoha průmyslových systémech přesně soustružené součásti.

Co by měli kupující hledat u výrobního partnera?

Výběr dodavatele složitých přesných komponent vyžaduje více než jen porovnávání jednotkových cen. Výrobce musí prokázat, že rozumí technickým požadavkům a opakovaně vyrábět komponenty, které tyto požadavky splňují.

Mezi důležité body hodnocení patří:

1. Možnost obrábění:Ujistěte se, že zařízení odpovídá geometrii součásti.
2. Materiální zkušenosti:Zeptejte se, zda dodavatel pravidelně zpracovává uvedený materiál.
3. Kontrola kvality:Zkontrolujte kontrolní zařízení, postupy a dokumentaci.
4. Technická podpora:Zjistěte, zda dodavatel může identifikovat obavy ohledně vyrobitelnosti před výrobou.
5. Konzistence výroby:Zeptejte se, jak se monitorují rozměrové odchylky během větších výrobních sérií.
6. Dokončovací schopnost:Ověřte, zda lze požadované sekundární ošetření spolehlivě koordinovat.
7. Sdělení:Zajistěte rychlé a přesné řešení technických otázek.
8. Sledovatelnost:Pro náročné aplikace stanovte požadavky na evidenci materiálu a výroby.

Společnost Qingdao Tuoyuan Metal Products Co., Ltd. může podporovat zákazníky požadující přizpůsobené kovové součásti, kde je důležitá kontrola rozměrů, podrobné výkresy, výběr materiálu a opakovatelná výroba. Pro nákupní týmy je poskytnutí kompletního technického výkresu a jasná identifikace kritických požadavků efektivním výchozím bodem pro technické hodnocení a cenovou nabídku.

Často kladené otázky

Jaký je rozdíl mezi standardním soustruženým dílem a složitým přesným soustruženým dílem?

Standardní soustružená součást má obecně relativně jednoduchou válcovou geometrii a konvenční rozměrové požadavky. Složitý přesně soustružený díl může kombinovat více průměrů, vnitřních prvků, závitů, drážek, křížových děr, úzkých tolerancí, řízeného házení a specifických povrchových úprav v rámci jedné součásti.

Jak přesné mohou být složité přesné soustružené díly?

Přesnost závisí na materiálu, geometrii, konfiguraci stroje, nástrojích, uchycení obrobku, stabilitě procesu a metodách kontroly. Obecné CNC soustružení může běžně pracovat kolem ±0,05 mm, zatímco vybrané přesné prvky mohou dosáhnout přibližně ±0,01 mm nebo více, pokud to konstrukce a proces dovolí. S těmito údaji by se mělo zacházet spíše jako s referenčními schopnostmi pro konkrétní projekt než s univerzálními zárukami. :contentReference[oaicite:5]{index=5}

Jaké materiály se běžně používají pro přesné soustružené součásti?

Mezi běžné možnosti patří nerezová ocel, uhlíková ocel, legovaná ocel, hliník, mosaz, měď a technické plasty. Vhodný materiál závisí na pevnosti, odolnosti proti korozi, teplotě, opotřebení, hmotnosti, elektrických vlastnostech a provozním prostředí.

Vyžadují složité soustružené díly sekundární zpracování?

Ne vždy. Některé součásti mohou být dokončeny přímo pomocí CNC soustružení, zatímco jiné mohou vyžadovat broušení, leštění, tepelné zpracování, pokovování, eloxování, pasivaci nebo jiné dokončovací procesy, aby byly splněny specifické funkční požadavky.

Proč je povrchová úprava důležitá pro soustružené součásti?

Povrchová úprava může ovlivnit tření, opotřebení, těsnění, kontakt ložisek, kluzné chování a vzhled. Funkční povrchy by proto měly podléhat požadavkům odpovídajícím jejich skutečným provozním podmínkám spíše než automaticky aplikovat stejnou specifikaci povrchové úpravy na celý komponent.

Jaké informace by měly být uvedeny při žádosti o cenovou nabídku?

Užitečná RFQ by měla obsahovat 2D výkres, 3D model, pokud je k dispozici, jakost materiálu, množství, tolerance, požadavky na povrchovou úpravu, závity, tepelné zpracování, povrchovou úpravu, požadavky na kontrolu, očekávání balení a požadavky na dodání. Kompletní technické informace umožňují výrobci přesněji vyhodnotit projekt.

Může jedna součást kombinovat soustružení a frézování?

Ano. Frézovací soustružnická zařízení a soustružnická centra s živými nástroji mohou kombinovat soustružení s operacemi, jako je vrtání, závitování, drážkování a frézování. To může snížit počet nastavení pro vhodné návrhy součástí a pomoci udržet poziční vztahy mezi prvky. :contentReference[oaicite:6]{index=6}

Závěr

Komplexní přesně soustružené díly jsou konstruované součásti, u nichž geometrie, rozměrová přesnost, materiálové vlastnosti, stav povrchu a opakovatelnost výroby přispívají ke konečnému výkonu. Nejúčinnější výrobní přístup začíná jasným technickým výkresem, vhodným výběrem materiálu, realistickými tolerancemi, pečlivě naplánovanými operacemi obrábění a metodami kontroly, které odrážejí skutečnou funkci součásti.

Pro inženýry a nákupní týmy není klíčem jednoduše požadovat co nejmenší toleranci. Místo toho by měl být každý požadavek spojen s montáží, pohybem, těsněním, zatížením, opotřebením nebo jinou měřitelnou funkcí. Tento přístup může pomoci řídit složitost výroby při zachování výkonu očekávaného od hotové součásti.

Pokud vyvíjíte vlastní hřídele, pouzdra, fitinky, konektory, přesné mechanické součásti nebo jiné složité soustružené produkty,Qingdao Tuoyuan Metal Products Co., Ltd.dokáže vyhodnotit vaše technické požadavky a potřeby výroby.Sdílejte své výkresy, specifikace, materiály a množství akontaktujte násprodiskutovat vhodné výrobní řešení pro váš projekt.
